XS-1HD

XS-1HD

UM SWITCHER VERSÁTIL E COMPACTO COM SAÍDA MULTI-SCREEN E COMPOSIÇÃO DE VÍDEO.
UM COMUTADOR DE MATRIZ MULTI-FORMATO COM SCALERS QUE SUPORTA ATÉ FULL HD.


•  Um comutador matricial de mesa com a largura de um laptop de 13 ”, equipado com quatro entradas e saídas HDMI
•  Processamento de 4: 4: 4/10-bit de alta qualidade até WUXGA / 1080p
•  Sincronizador de quadro e scaler em todas as entradas
•  Três modos de operação O Modo Matrix permite a comutação de 4 fontes para qualquer uma das 4 saídas
•  Modo de comutação permite PinP, composição de chaves e dissolver transições
•  Modo de divisão permite PinP de até três janelas inseridas
•  O mixer de áudio digital de oito canais integrado lida com áudio de quatro sinais HDMI e entrada analógica estéreo
•  Emulador EDID integrado e compatível com HDCP
•  Imagens estáticas podem ser carregadas de uma unidade flash USB
Product Specifications
Descrições
Características

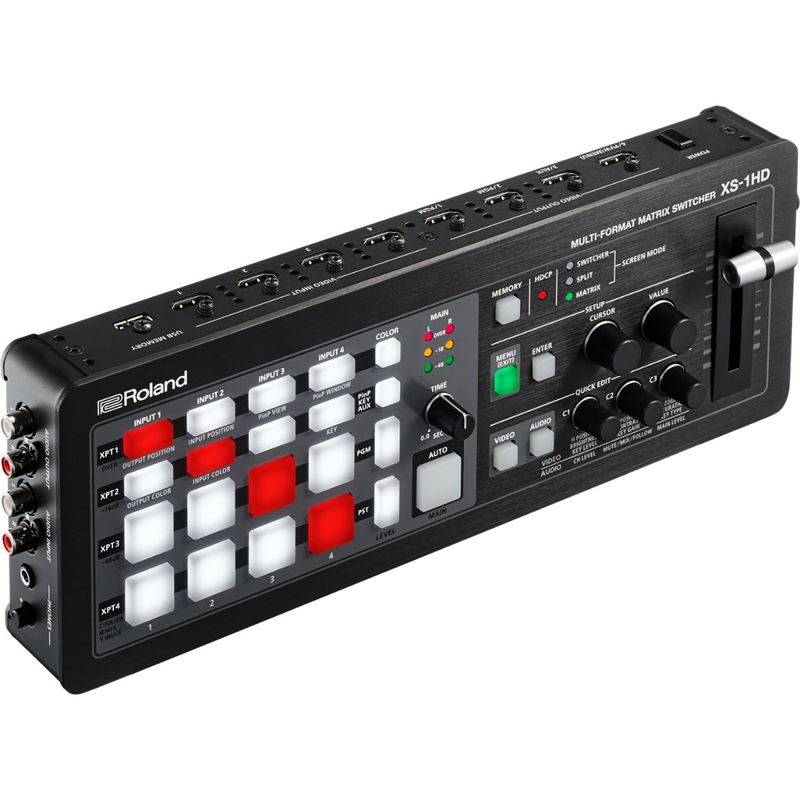

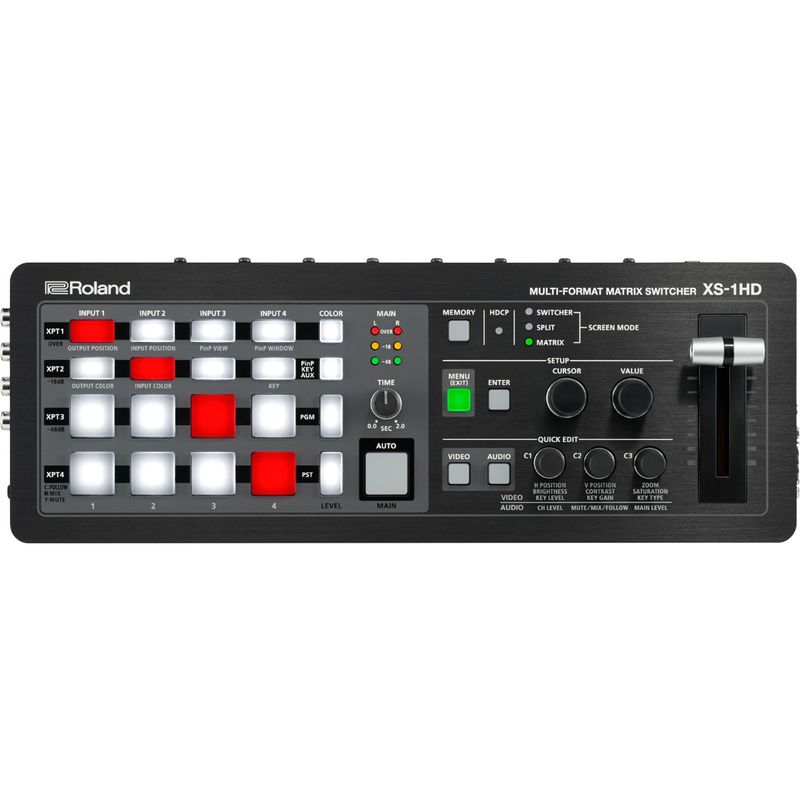

LAYOUT DO PAINEL

Mesmo com seu tamanho compacto, o XS-1HD permite que você opere suas poderosas funções usando apenas o painel de operação. Como a entrada / saída HDMI e os controles são integrados em uma única unidade, ela pode ser usada em uma variedade de situações, como em uma pequena mesa ou pódio, ou em um carrinho de mídia.

BOTÕES DE PONTO CRUZADO

Estes botões selecionam o canal de entrada para cada saída. As colunas verticais correspondem à entrada e as linhas horizontais correspondem à saída. Os botões ficam brancos quando há um sinal de vídeo.

BOTÕES DE PONTO CRUZADO

EDIÇÃO RÁPIDA

Esta função permite ajustar o vídeo ou áudio do painel de operação sem precisar acessar o menu. Você pode controlar configurações como a posição e o dimensionamento da imagem, a localização das janelas de inserção do PinP e o volume do áudio.

EDIÇÃO RÁPIDA

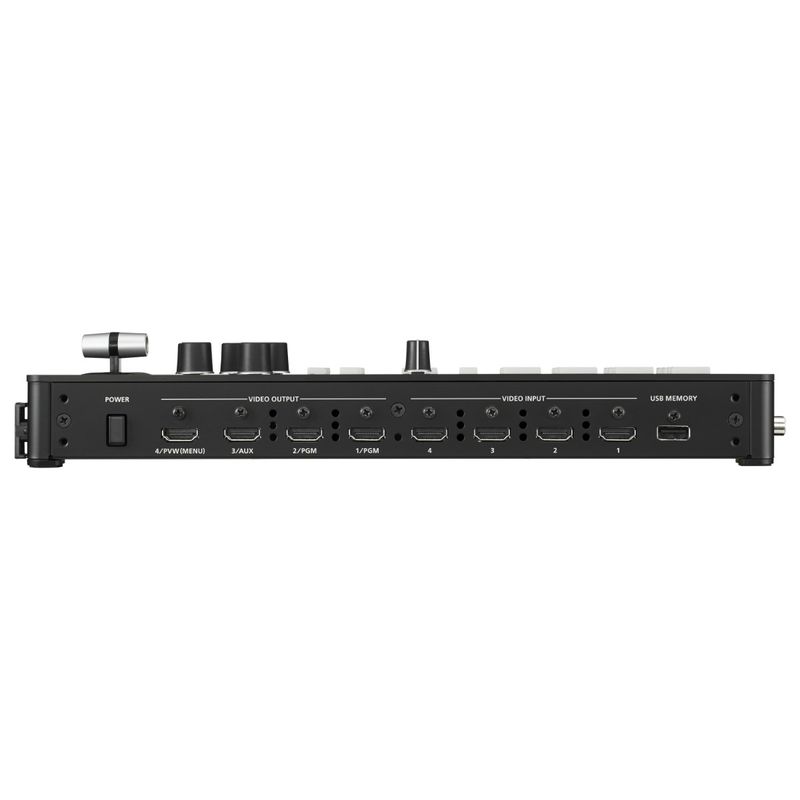

ENTRADA / SAÍDA HDMI

Os conectores HDMI permitem que vídeo e áudio (estéreo) sejam recebidos e enviados. Um scaler e um emulador EDID são incorporados para cada entrada, e o HDCP também é suportado, permitindo a troca de conteúdo protegido por direitos.

ENTRADA / SAÍDA DE HDMI

PORTA DE MEMÓRIA USB

É possível fazer o backup das configurações em uma unidade flash USB. Imagens estáticas também podem ser carregadas e exibidas instantaneamente quando necessário.

PORTA DE MEMÓRIA USB

ENTRADA / SAÍDA DE ÁUDIO

Entrada e saída estéreo de nível de linha estão disponíveis e podem ser mixadas com entrada de áudio via HDMI. A incorporação de áudio e a remoção de incorporação são suportadas, juntamente com o atraso de áudio para ajustar a sincronização labial.

ENTRADA / SAÍDA DE ÁUDIO

CONTROLE REMOTO

O controle serial está ativado. É possível cooperar com outros comutadores e misturadores e controlar a partir do exterior.

CONTROLE REMOTO

MODOS DE TELA

O XS-1HD oferece três modos de tela para uma variedade de aplicativos. Além do modo de alternador de matriz, há um modo Alternador que permite usar PinP ou composição de chave, dissolver transições e fornecer uma saída com várias visualizações e um modo Dividido. que pode exibir até três imagens PinP.

MODO MATRIZ
MODO MATRIZ

Quatro sinais de entrada de vídeo podem ser alternados individualmente para uma das quatro saídas. Como um scaler é fornecido para cada uma das quatro entradas, você pode conectar uma mistura de dispositivos de vídeo, como câmeras, PCs, reprodutores de mídia, discos Blu-ray ou smartphones. Você pode alternar entre vídeos com o desaparecimento gradual e pode ajustar o tempo de transição desejado usando o botão TIME.

MODO SWITCHER
MODO DE COMUTAÇÃO

Esse modo permite usar uma dissolução cruzada para fazer a transição perfeita entre as fontes ou usar o PinP ou a composição de chaves. Uma pré-visualização de entrada com múltiplas visualizações pode ser emitida a partir de HDMI OUT 4 para confirmar fontes de entrada durante a operação da unidade. * 1 Se não estiver a utilizar PinP ou composição de teclas, pode utilizar um bus AUX para emitir um sinal de vídeo separado para um monitor de confiança ou outro destino.* 1 exibição de quadro de salto

MODO DIVIDIDO
MODO DE DIVISÃO

Este modo compõe vários vídeos em uma única tela para saída. Até três telas pequenas podem ser compostas em um vídeo de fundo. A posição, tamanho e ordem de camadas das telas internas podem ser definidas individualmente. Isso é útil quando é necessário exibir vários vídeos simultaneamente, como ao gravar conteúdo ou apresentações de e-learning.

FUNÇÕES

Tudo contido em um formato compacto, o XS-1HD inclui um switcher, scalers e mixer de áudio em uma única unidade. Além disso, o processamento de imagens de alta qualidade permite a saída para telas grandes de alta resolução, sem degradação da qualidade.

Processamento de 10 bits 4: 4: 4 de alta qualidade
Processamento de 10 bits 4: 4: 4 de alta qualidade

O XS-1HD usa processamento de sinal RGB / YPbPr 4: 4: 4 de 10 bits, garantindo que a qualidade das fontes de entrada de vídeo seja mantida na exibição de saída, especialmente com fontes de dados. O vídeo que é comutado para um grande display de LED ou projetor é emitido com clareza nítida.

Mixer de Áudio Digital
Mixer de Áudio Digital

Isso permite que a entrada de áudio estéreo e analógico HDMI seja mixada. Há também uma função de "acompanhamento de áudio" que alterna o áudio em sincronização com as transições de vídeo.

Scalers Internos
Scalers Internos

Cada entrada de vídeo está equipada com um scaler que pode ser configurado individualmente. A resolução de entrada de entrada de vídeo será correspondida automaticamente à resolução de saída. O vídeo de saída pode ser ampliado para um máximo de 1000,0% e para 10,0% em etapas detalhadas de 0,1%, permitindo que o vídeo seja dimensionado corretamente para a exibição

Teste Padrão Gerador
Gerador de Padrão de Teste

Você pode produzir um padrão de teste que seja conveniente para ajustar a saída de vídeo para um projetor ou para um grande display de LED. Uma seleção de vários padrões é fornecida, incluindo barras coloridas, hachuras cruzadas e rampas. Também está incluída uma função de animação que rola diagonalmente o padrão exibido.

Emulador de EDID
Emulador de EDID

Você pode evitar problemas de conexão entre dispositivos de vídeo, especificando o formato desejado de EDID. Isso é conveniente em situações como banquete ou salão, onde o computador conectado ao XS-1HD é alterado durante todo o evento.

Recordações
Recordações

A configuração atual do switcher pode ser salva em uma das dezesseis memórias. As configurações podem ser salvas para cenas ou configurações específicas e podem ser facilmente recuperadas quando necessário.

Especificações
VÍDEO
•  Em processamento:
-  4: 4: 4 (Y / Pb / Pr, RGB) / 10 bits
-  4: 2: 2 (Y / Pb / Pr) / 10 bits
•  Conectores de entrada:
-  HDMI: tipo HDMI A x 4 (HDMI INPUT 1--4)
-  * HDCP Suportado
•  Conectores de Saída:
-  HDMI: HDMI tipo A x 4 (SAÍDA HDMI 1-4)
-  * HDCP Suportado
•  Formatos:
480 / 59.94i (* 1), 576 / 50i (* 1), 480 / 59.94p (* 1), 576 / 50p (* 1), 720 / 59.94p, 720 / 50p, 1080 / 59.94i, 1080 / 50i, 1080 / 59.94p, 1080 / 50p, 800 x 600/60 (* 1), 1024 x 768/60 (* 2), 1280 x 720/60 (* 2), 1280 x 800/60 (* 2) , -  1366 x 768/60 (* 2), 1280 x 1024/60 (* 2), 1400 x 1050/60 (* 2), 1600 x 1200/60, 1920 x 1080/60, 1920 x 1200/60 RB
-  * Em conformidade com a CEA-861-E, VESA DMT Versão 1.0 Revisão 11
-  * A taxa de fotogramas é de 59,94 Hz (NTSC) ou 50 Hz (PAL).
-  (* 1) Apenas entrada.
-  (* 2) A taxa de atualização da saída é de 75 Hz quando a taxa de quadros é definida para 50 Hz.
•  Efeitos:
-  Modo de Saída: Switcher, Split, Matrix
-  Transition: Mix, Cut (* 3)
-  Composição (Keyer): 1 (* 3)
-  Outros: HDCP Suportado, Test Pattern Generator.
-  (* 3) Estes efeitos dependem do modo de saída.
•  Imagem parada:
-  Memória interna: 1
-  Tamanho máximo: 1920 x 1200 pixels
-  Formato: Arquivo de bitmap do Windows (.bmp) 24 bits por pixel, não compactado

AUDIO
•  Taxa de amostragem:  24 bits / 48 kHz
•  Conectores de entrada:
-  HDMI: tipo HDMI A x 4
-  AUDIO INPUT: tipo de pino RCA
•  Conectores de Saída:
-  HDMI: HDMI tipo A x 4
-  AUDIO OUTPUT: Tipo de pino RCA
-  TELEFONES: Tipo estéreo mini
•  Nível de entrada:  ENTRADA DE ÁUDIO: -10 dBu (Máximo: +8 dBu)
•  Impedância de entrada:  ENTRADA DE ÁUDIO: 15 k ohms
•  Nível de saída:
-  SAÍDA DE ÁUDIO: -10 dBu (Máximo: +8 dBu)
-  TELEFONES: 72 mW + 72 mW (32 ohms)
•  Impedância de Saída:
-  SAÍDA ÁUDIO: 1 k ohm
-  TELEFONES: 10 ohms
•  Formatos:  HDMI: PCM Linear, 24 bits, 48 ??kHz, 2 canais
•  Em processamento:
-  Mixer: 4 ch (atraso: máximo de 500 ms, áudio siga)
-  Gerador de tom de teste:

OUTRAS
•  Conectores Externos:
-  REMOTO: RS-232 Tipo DB-9 (macho) x 1 * para controle remoto
-  USB MEMORY: USB tipo A x 1 (memória USB)
•  Memória predefinida:  16
*  função de memória automática
•  Fonte de energia:  Adaptador AC
•  Sorteio atual:  2,1 A
•  Consumo de energia:  25 W
•  Temperatura de Operação:  +0 a +40 graus Celsius - +32 a +104 graus Fahrenheit
•  Dimensões:  328 (L) x 117 (D) x 57 (A) mm - 12-15 / 16 (L) x 4-5 / 8 (D) x 2-1 / 4 (A) polegadas
•  Peso:  1,2 kg - 2 lbs 11 oz
•  Acessórios:  Manual do Proprietário, Adaptador CA Cabo de força
•  Notas:  * 0 dBu = 0,775 Vrms
