NOVAS POSSIBILIDADES DE EXPANSÃO DE ÁUDIO COM REAC E MADI
Transferência de áudio digital de até 40x40 canais através do protocolo REAC com dispositivo MADI.
Formato de conversão bi-direcional através do protocolo REAC com o dispositivo MADI;
Portas óptica e BNC;
Saída REAC split para conexão com equipamentos adicionais.
Conexão REAC com MADI

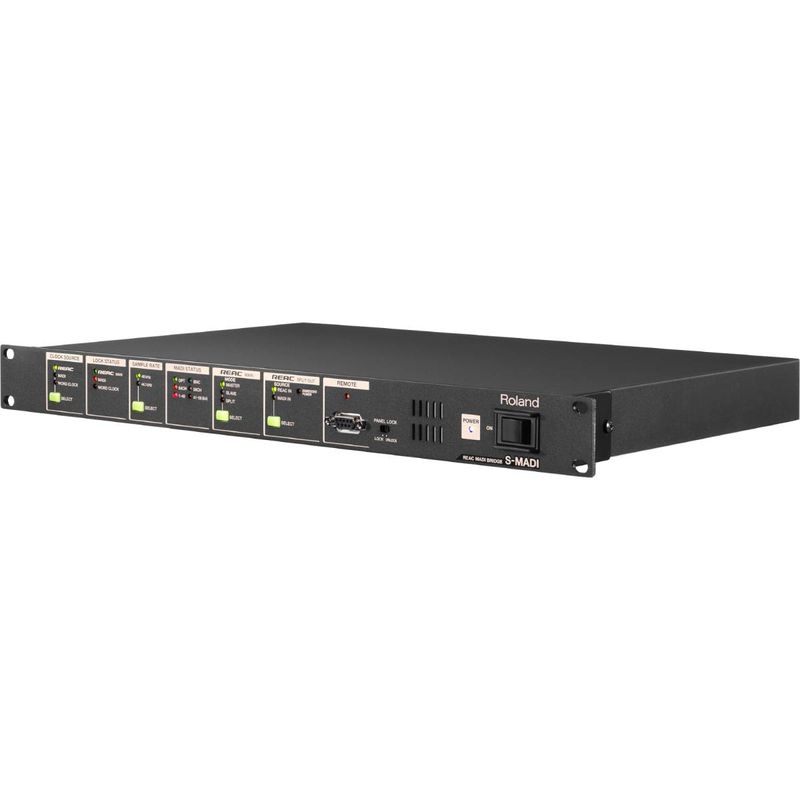

O S-MADI é um conversor de formato bi-direcional entre o protocolo REAC com o dispositivo MADI. É possível transmitir até 40 canais de áudio digital entre MADI e equipamentos REAC como as Digital Snakes, consoles V-Mixers e M-48. Tanto as portas BNC e ópticas de entrada e saída estão presentes no produto, juntamente com a compatibilidade para as confugurações de 56 e 64 canais. A fonte do CLOCK pode ser selecionada a partir da REAC, MADI ou Word Clock.
Saída REAC SPLIT
A porta de saída REAC SPLIT encaminha o sinal de áudio do REAC ou MADI permitindo a monitoração separada ou a gravação do sinal de áudio a partir do fluxo principal. A saída SPLIT OUT suporta REAC Embedded Power, que possui tanto o sinal de áudio como também de energia necessária para a conexão de um M-48 Live Personal Mixer ou S-0808 Digital Snake.
Controle Remoto
Os Digitais Snakes podem ser controladas via controle remoto usando o S-4000R. Usando ou software dedicado S-4000RCS o qual você também pode controlar e monitorar os M-48.
Digital Snake
Este é um exemplo de um sistema de palco ao vivo com um Digital Snake conectada via MADI na Console. Phantom power e ganho podem ser controlados com o controle remoto S-4000R conectadado no S-MADI.
Mixagem Pessoal
Em um palco conecte vários M-48 no S-MADI, conectada em uma console. Um M-48 adicional pode ser conectado na porta de saída SPLIT OUT do S-MADI, que também possui sinal e energia - tudo em um cabo Cat5e.
Ligação de Monitor/Broadcast com Digital Snakes
Aqui está um exemplo de como usar uma V-Mixer como um monitor ou uma Console de Broadcast junto com uma digital snake. A V-Mixer é conecta na saída SPLIT OUT da S-MADI permitindo uma separação de 32 canais, separados do S-4000S para a mixagem do PA.
Product Specifications
Descrições
Carateristicas:
Taxa de Amostragem
48 kHz/44.1 kHz
Modo de Canal MADI
64 Canais / 56 Canais
Conectores
Painel Frontal: REMOTE RS-232C tipo DB-9 pinos

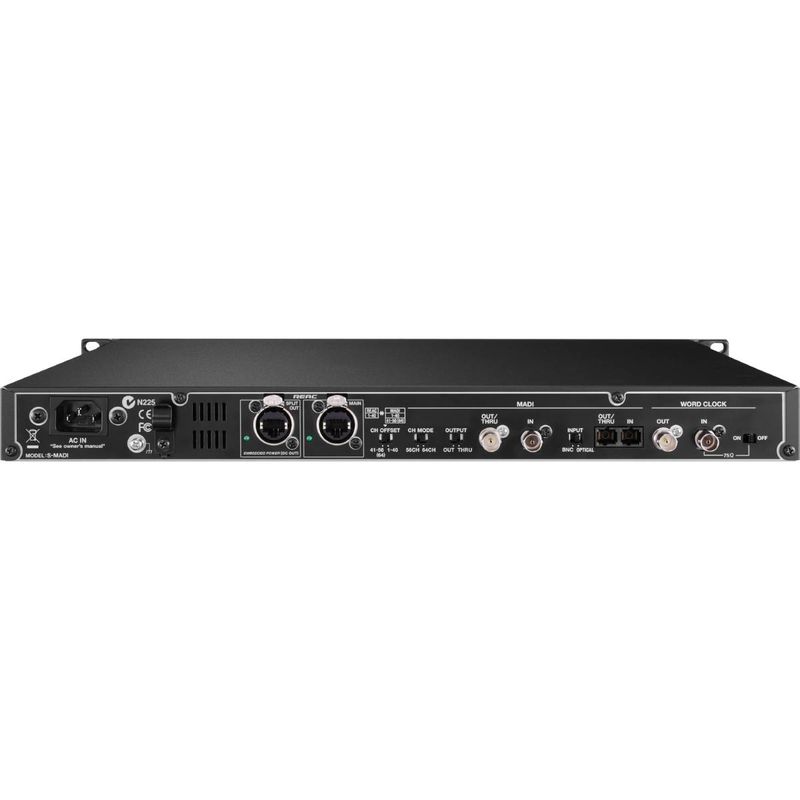

Painel Traseiro: REAC MAIN (tipo RJ-45 EtherCon), REAC SPLIT OUT (REAC EMBEDDED POWER, tipo RJ-45 EtherCon), WORD CLOCK IN (tipo BNC), WORD CLOCK OUT (tipo BNC), Coaxial MADI IN (tipo BNC), Coaxial MADI OUT (tipo BNC), Óptico MADI IN/OUT (tipo duplex SC)
Alimentação
AC 115 V, AC 117 V, AC 220 V, AC 230 V, AC 240 V (50/60 Hz)
Consumo
0.7 A (REAC Embedded Power: Máximo)
Dimensões
482.0 (L) x 302.7 (P)x44.0 (A) mm
19 (L)x 11-15/16(P)x1-3/4 (A) polegadas
Peso
3.5 Kg. 7lbs. 12 oz.
