Line Array Vertical Ativo 20x 50W RMS Som Dirigível VSA-2050 - RCF

• 20 x amplificadores Classe D, 50 W
• 96 dB Max SPL
• Altifalantes de gama completa de 20 x 3,5 "
• Processamento de 48 kHz com 32 bits
• Dispersão horizontal 130 °
• Dispersão vertical controlada até 10 ° até 300 Hz
• Alimentação 115/230 Vac (600VA); 24 V dc
• Corpo de alumínio extrudado
• Terminais de bloco de cerâmica e fusível térmico em entrada de prioridade equilibrada de 0 dB
• Acessórios de instalação padrão incluídos
• Configuração simples e rápida
• Indicadores e controle para a instalação de monitoramento EN 60849

• Transmissão inteligente de áudio em ambientes críticos acústicos
• Salões de transporte
• arenas esportivas
• Centros de convenções
• Salões de conferências
• Auditórios
• Casas de culto

• 13000200 (230V)
• 13000201 (115V)

Tecnologia eletroacústica

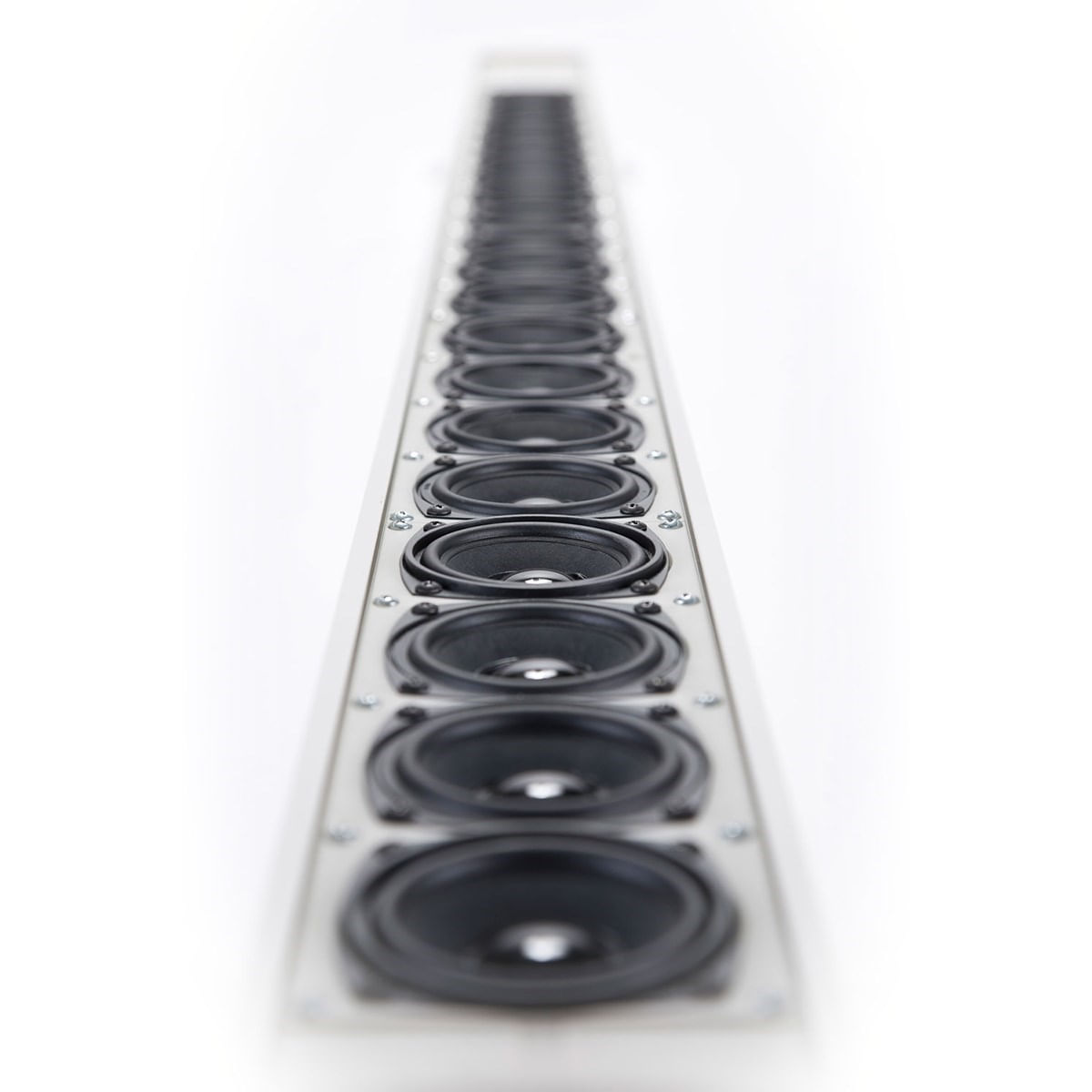

Os transdutores de última geração foram desenvolvidos para a VSA, a fim de oferecer a mais alta inteligibilidade possível e maior resposta de freqüência, de acordo com a filosofia de RCF.

Uma densidade de fluxo de 1,4 Tesla foi prevista usando um imã de neodímio maciço para obter uma incrível faixa dinâmica de freqüência média. O uso de um íman de neodímio resulta em transdutores muito leves e em tamanho muito compacto do sistema geral.

Tecnologia eletrônica

O poderoso circuito DSP está conectado diretamente em domínio digital aos 20 50 W de cada amplificador de tecnologia da classe D, que são capazes de conduzir os 20 transdutores com o espaço livre ideal. Os circuitos de amplificação incluem várias proteções e controles sempre para operar em modo de segurança.

A tecnologia digital foi usada também para a fonte de alimentação que é reguladaem tensão e corrente e está equipada com proteções ativas contra sobretensão e sobrecorrente. O módulo de fonte de alimentação está interligado digitalmente com a placa principal DSP para comunicar dados de status de tensão, corrente e temperatura. Ele funcionaem ambos os modos AC de 115/230 V e em 24 DC como fonte de energia de backup.

Durante o desenvolvimento da VSA 2050, foi dada prioridade aos caminhos de sinais críticos e aos componentes de auto-monitoramento para facilitar a instalação, manutenção mais simples e segurança máxima para aplicações de alarme de voz.
Uma instalação de ligação remota está disponível para evitar ligar e desligar a coluna através de interruptores elétricos quando as colunas não fazem parte de um sistema de alarme de voz. Ao detectar a presença de áudio, a coluna pode ligar-se automaticamente, e depois desligada após um período de tempo em que não é usado.

Gabinete

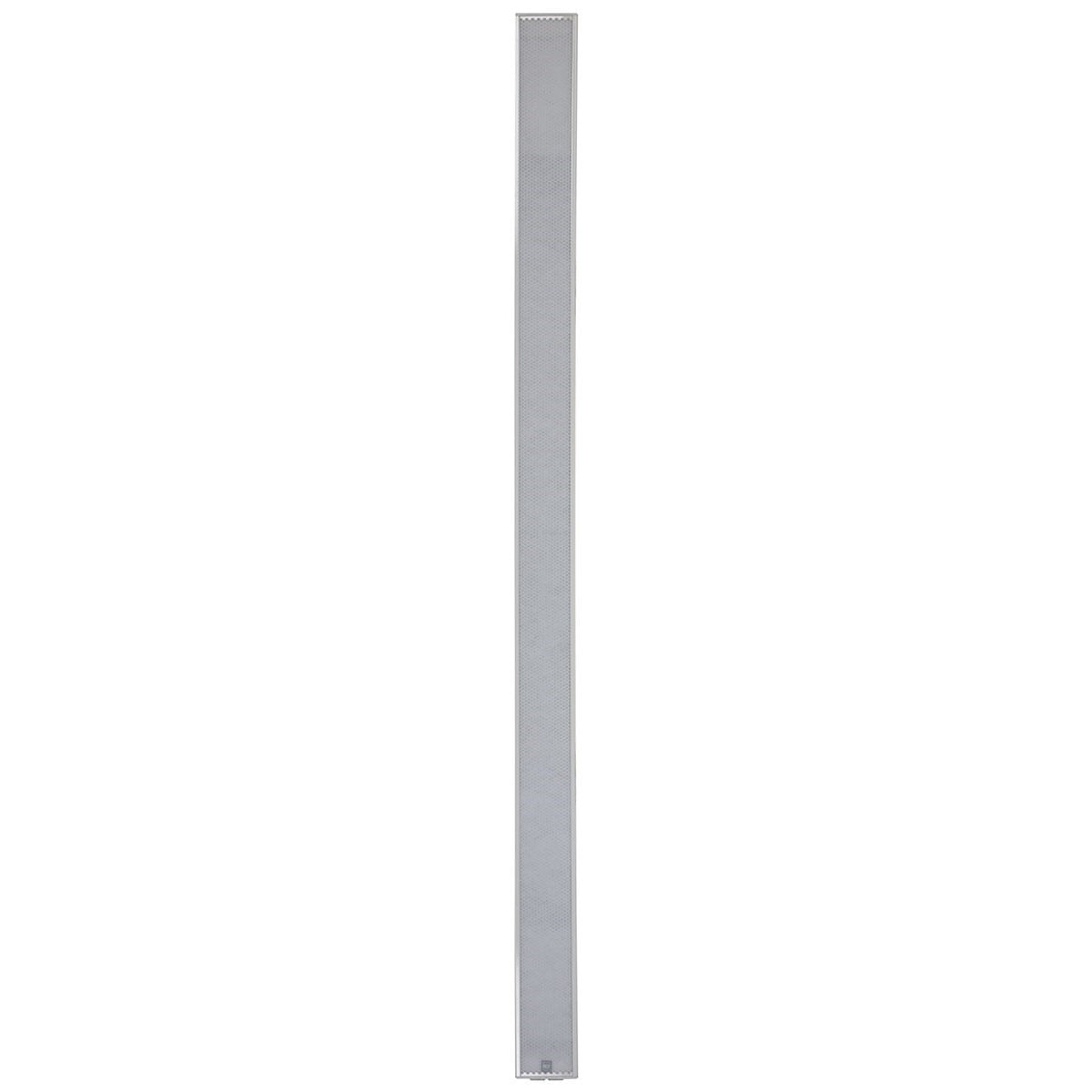

Uma estrutura em alumínio extrudado foi feita para oferecer um produto com impacto arquitetônico muito limitado, leve e operações de instalação simples. A cor padrão é RAL 9002, outras cores estão disponíveis mediante solicitação (dependendo do tamanho dos projetos). O corpo de alumínio permite uma abordagem de design modular e uma dissipação de calor uniforme. A grade dianteira é transparente ao som e foi projetada para ser elegante.

A instalação é particularmente simples graças ao modelo de perfuração na embalagem de madeira e ao peso de apenas 20 Kg. Suportes adicionais estão disponíveis mediante pedido, se a coluna tiver que ser orientada horizontalmente.

Conexões

As conexões de áudio são protegidas por uma tampa / blindagem de plástico e estão localizadas na parte inferior da coluna. Duas entradas balanceadas estão disponíveis para fiação independente para fontes de áudio principais e prioritárias. A prioridade está disponível em blocos de terminais cerâmicos com fusível térmico para aplicações de alarme de voz.
Um comando de ativação fail-safe suporta a comutação entre as entradas. Um controle de lógica de saída permite gerenciar remotamente o status geral do VSA 2050, por exemplo, quando qualquer falha deve ser direcionada a um sistema central.
As conexões de alimentação CA e CC estão posicionadas na parte superior da coluna, protegidas por uma tampa de plástico. Os conectores são de tipo VDE para AC e bloco de terminais cerâmicos para DC.

Indicadores de Estados

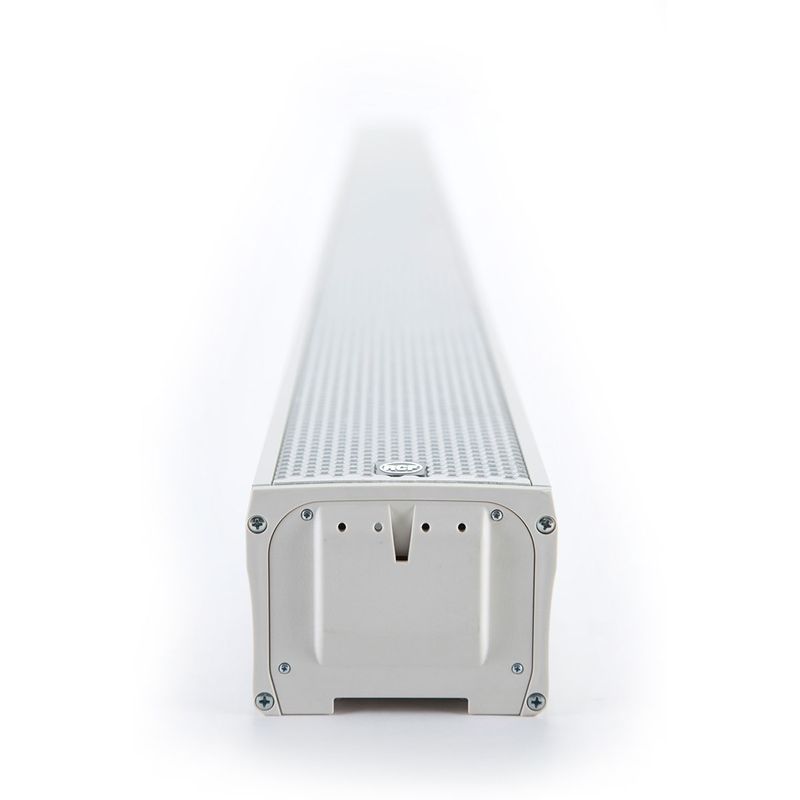

Todas as indicações básicas do estado são fornecidas através de LEDs, visíveis no painel inferior. Os LEDs indicam a presença correta de fonte de alimentação AC e CC e o monitoramento geral, feedback dos amplificadores para DSP e dos transdutores para a fonte de alimentação.A capacidade de detectar freqüências altas e baixas na entrada permite monitorar a conexão entre o sistema de Alarme de Voz principal do RCF e a própria coluna quando necessário.

Configurações

Os seguintes dados são configuráveis em cada VSA 2050 através do controle remoto VSA-RC:
• Selecione a configuração de inclinação e inclinação adequada
• Atraso no medidor
• Filtros de otimização de voz / música
• Deslocamento de fase
• Mudo
• Volume
• Stand-By
O diodo receptor I / R é recesso e sua cobertura de diretividade foi reduzida para receber comandos I / R apenas a partir do controle dedicado localizado na frente do eixo da coluna. Graças a isso, no caso de duas colunas serem próximas uma da outra, não há risco de dirigir dois receptores ao mesmo tempo. Moldando o feixe acústico em algumas etapas Através da interface de toque de usuário amigável do controle remoto, é possível selecionar entre três grupos diferentes de presets que oferecem uma facilidade notável no processo de configuração do VSA 2050. Para dois dos três grupos de predefinições, os únicos parâmetros que o operador deve inserir, de fato, são a altura de instalação da coluna e a área a cobrir.

1 - FOCO FÁCIL

Com esta série de configurações, é possível obter uma dispersão uniforme na área entre a coluna e um ponto de foco desejado, minimizando a quantidade de som depois. Ao reduzir as reflexões fora da área de audiência, o modo Foco Fácil é muito útil em salas altamente reverberantes.

2-EASY BEAM

Permite selecionar facilmente a área que a coluna tem para cobrir, combinando diferentes ângulos de inclinação e feixe em várias alturas de instalação.

3-BEAM LIVRE

Estas configurações permitem selecionar livremente os ângulos de inclinação e feixe das predefinições, para fazer uma configuração personalizada.

* Os dados não são vinculativos; A RCF reserva-se o direito de modificar os dados a qualquer momento e sem aviso prévio.
