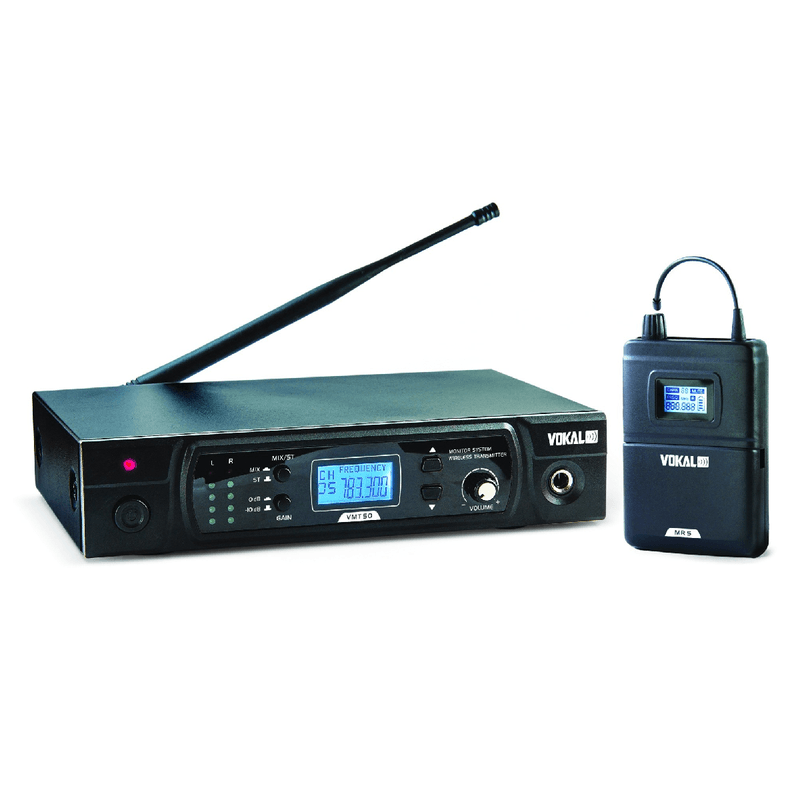

| Carateristicas: | Sistema Sem Fio In EAR VOKAL
Modelo: VMT-50/MR-5 (Receptor Simples IN EAR Bodypack MR-5)
Receptor MR-5:
Receptor para o Transmissor IN EAR VMT-50
Sistema PLL com 16 Frequências diferentes
Largura de Banda: 25MHz
Faixa de Frequência do Sinal UHF: 470 ~ 698mhz
Display em LCD com indicações de frequência, canal, Mute e status da Bateria.
LEDs indicadores: RF, LOW BATTERY e POWER (PL)
R.F: Indicador de sintonia do sinal de R.F
LOW BATTERY: Indicador de carga da bateria
POWER (PL): Indicador da potência de recepção
Antena flexível
Teclas para seleção de frequência
Potenciômetro com função Power/On/Off, liga/desliga e controla o Volume do Receptor.
Saídas de áudio LINE OUT e HEADPHONE
Clip para Fixação
Estabilidade de Frequência: 0,005% 0ºC +50ºC
Tipo de Modulação: FM Estéreo
Razão Máxima de desvio: +- 68kHz
Sensibilidade de Recepção: -107 dBm
Total distorção Harmônica: 1%
Taxa máxima de S/N: 94 dBa
Resposta de frequência: 80 ~15 kHz
Relação sinal Ruído: Maior que 96 DB
Separação Estérea: 35 dB
Potência de Saída (36 ohms): 2 x 50 mW em 1kHz (TDH 3%)
Consumo de Corrente: 150 mAh
Jack de Saída: J-2 Estéreo
Dimensões: 90 x 63 x 22 mm
Alimentação:
2 x Pilha AA 1,5Volt
Obs.:
Indicamos o uso de Pilhas Alcalinas de boa qualidade. Para um bom desempenho.
Transmissor VMT-50:
Circuito Limitador incorporado que elimina distorção sob níveis de entrada excessivos
Sistema PLL com 16 Frequências diferentes
Largura de Banda: 25MHz
Faixa de Frequência do Sinal UHF: 470 ~ 698mhz
Chaves: Power, MIX/ST e Gain
Power: Liga/Desliga o transmissor
MIX/ST: Faz a seleção d áudio da saída, estéreo e mono.
Gain: Atenua o ganho de áudio em 10 dBs
Teclas para seleção de canais
Display LCD: Mostra as informações sobre Canal e frequência
V.U em LED para indicação de intensidade do áudio
Jack de Saída para Headphones no painel Frontal
Entradas de áudio combo, P-10/XLR para dois canais individuais (AF IN = L e AF IN =R).
Saídas XLR individuais (AF OUT = L e AF OUT = R)
Atenuador de Ganho para transmissão (RF POWER)
Conector da Antena tipo TNC rosqueável
Conector para Fonte de alimentação tipo J-4 X 2,1 x 5,5mm
Chassis de Metal com pés de borracha
Modo de Oscilação: PLL
Estabilidade de Frequência: 0,005% 0ºC +50ºC
Tipo de Modulação: FM Estéreo
Razão Máxima de desvio: +- 70kHz
Resposta de frequência: 50 ~15 kHz
Total distorção Harmônica: 0,5 % à razão máxima de desvio em 1 kHz
Saída de áudio: Nível de linha (2X) XLR
Entrada de áudio: Conector combo P-10 (1/4) e XLR, para sinais balanceados e não balanceados.
Saída de fones: P-10 Estéreo com controle de Volume
Chave R.F POWER: Ajusta a potência de transmissão em três níveis: L=10mW, M = 50mW e H 100mW.
Chave de Ganho: Atenua o ganho de áudio em +10 dBs
Chave MIX/ST:
Modo MIX chave apertada: Áudios L e R misturados nos dois lados dos fones
Modo ST chave solta: Áudios L e R separados, um em cada lado dos fones.
Dimensões: 205 x 125 x 45 mm
Alimentação: Fonte de Chaveada 100/240VAC (50/60hz)
Saída: 13,5VDC x 1 A
Polaridade da saída DC: Positivo Interno
Conector de alimentação tipo P-4 (5,5 x 2.1mm)
Conteúdo da Embalagem:
01 Sistema Sem Fio In EAR VOKAL VMT-50/MR-5
2-Cabos P-10 x P-10 x 90 cm
1-Fonte de Alimentação com Plug P-4
2-Pilha AA
1-Antena conector TNC com rosca
1-Manual de instruções |
|---|
