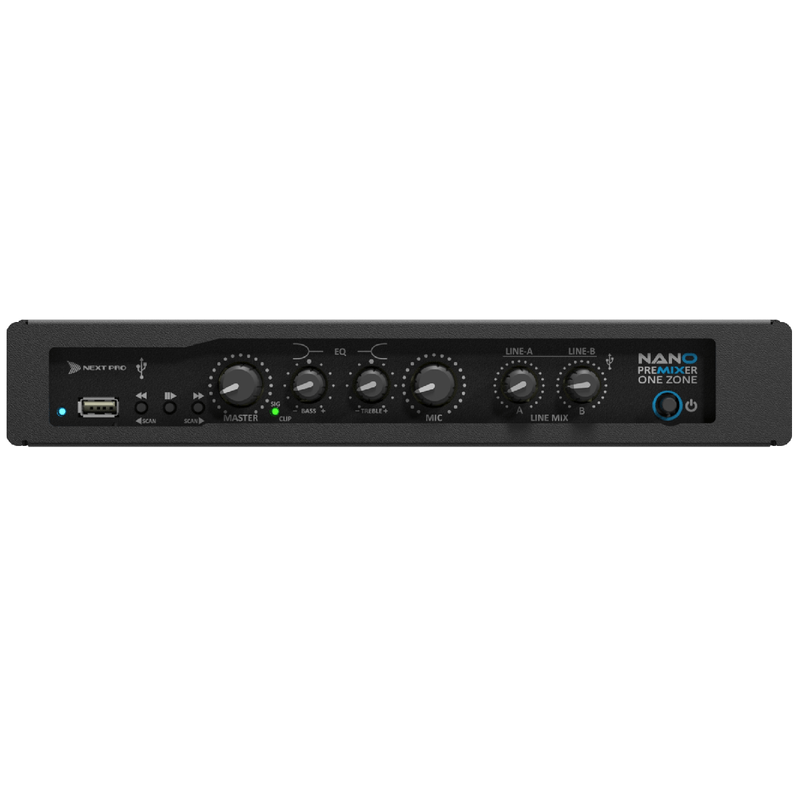

ENTRADAS
1x MIC: Conector XLR, balanceada eletronicamente com Phantom Power (15V)
LINE: Conectores RCA stereo (os sinais L e R são somados), não-balanceadas
PROGRAMAS INTERNOS
1x Gong/ding-dong: Gerador de gong/ding-dong com disparo por chave externa, conexão pelo painel traseiro por conector block destacável
1x MP3 Player Reprodutor de arquivos de áudio MP3 (MPEG-1/2 audio layer 3). Unidade de memória por conector USB (pen-drive)
SAÍDAS
1x MIC auxiliar: Conector RCA, não-bal, com o sinal do microfone pré-amplificado
1x LINE MIX auxiliar: Conector RCA, não-bal, com a mixagem dos sinais de linha

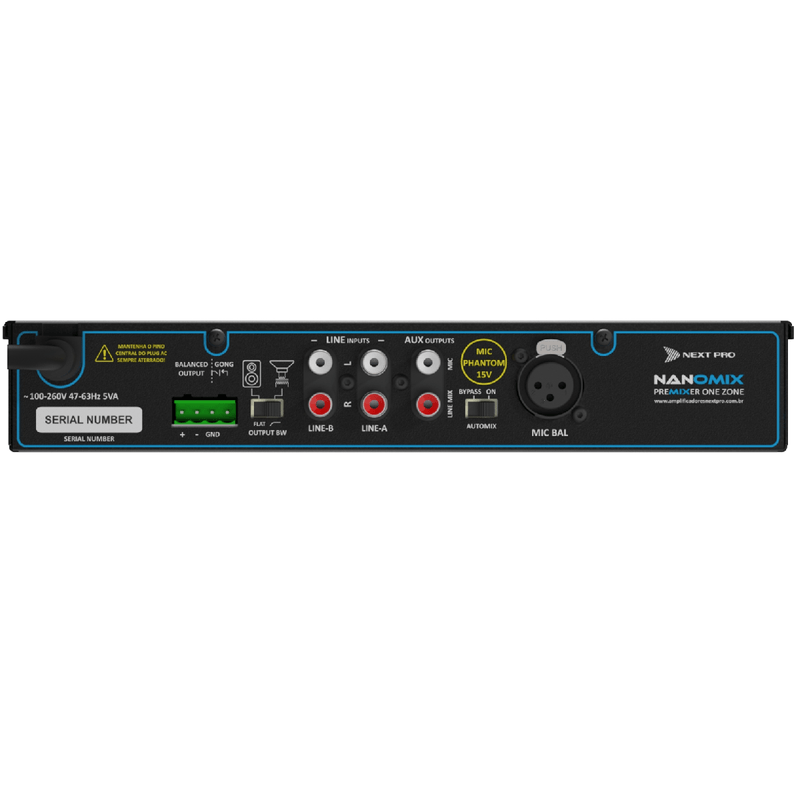

1x Saída principal: Conector block destacável, balanceada
RECURSOS
AutoMix/VoiceOver Compressor tipo ducker aplicado na mixagem LINE com disparo pelo sinal MIC e bypass disponível no painel traseiro
Equalizador Shelving 2-bandas
70Hz, com bypass disponível no painel traseiro
Respostas, nas condições nominais
MIC para a saída principal: 70Hz - 70kHz
LINES A-B para a saída principal: 10Hz - 70kHz
MIC para a saída auxiliar: 70Hz - 100kHz
A-B para a saída auxiliar: 10Hz - 150kHz
Impedância de entrada, conectores e pinagem
MIC: 2kO balanceada, conector XLR, pinagem: 1-gnd, 2+, 3-
LINE: 10kO não-balanceada, conector RCA, pinagem: tip+, sleeve-
MIC: 6mVrms (-42dBu)
LINE: 1,2Vrms (+4dBu)
MIC: CMRR (20-1kHz) 55dB mínimo, >75dB típico
MIC: Phanton Power +15V
Sinal max nas entradas sem saturação
: 100mVrms (-18dBu)
LINE: 10Vrms (+22dBu)
THD+N @ 1kHz (BW: 22-22kHz), nas condições nominais: MIC: 0,008% LINE: 0,007%, ambos em relação à saída principal
Relação sinal/ruído (SNR):
MIC: 100dB mínimo (ponderação A)
LINE: 116dB mínimo (ponderação A), ambos em relação à saída principal
Saídas auxiliares, sinal max, impedância e pinagem
MIC & LINE: 10Vrms (+22dBu) sem saturação, impedância = 250O, pinagem: tip+, sleeve-
AutoMix/VoiceOver Att max de -30dB @ 1kHz, atenuação aplicada somente na mixagem LINE
EQ ±12dB @ 60Hz & 14kHz
HPF (saída principal) 3a ordem @ 70Hz, tipo Chebyshev 1dB
Saída principal, níveis máximos 10Vrms (+22dBu) @ THD = 1%, em modo balanceado, impedância = 150O, 5Vrms (+16dBu) @ THD = 1%, em modo desbalanceado, impedância = 75O
Conector block destacável
AC, PESO E DIMENSÕES
Tipo de fonte: Chaveada ressonante e universal
Voltagem nominal: 100-260V 47-63Hz
Voltagem mínima: 100V p/ a partida e 65V após iniciado
Voltagem max. sem dano: 270V
Consumo max. 5VA
Peso e dimensões (sem abas) 940g, largura = 273mm, altura = 1U rack, profundidade = 82mm

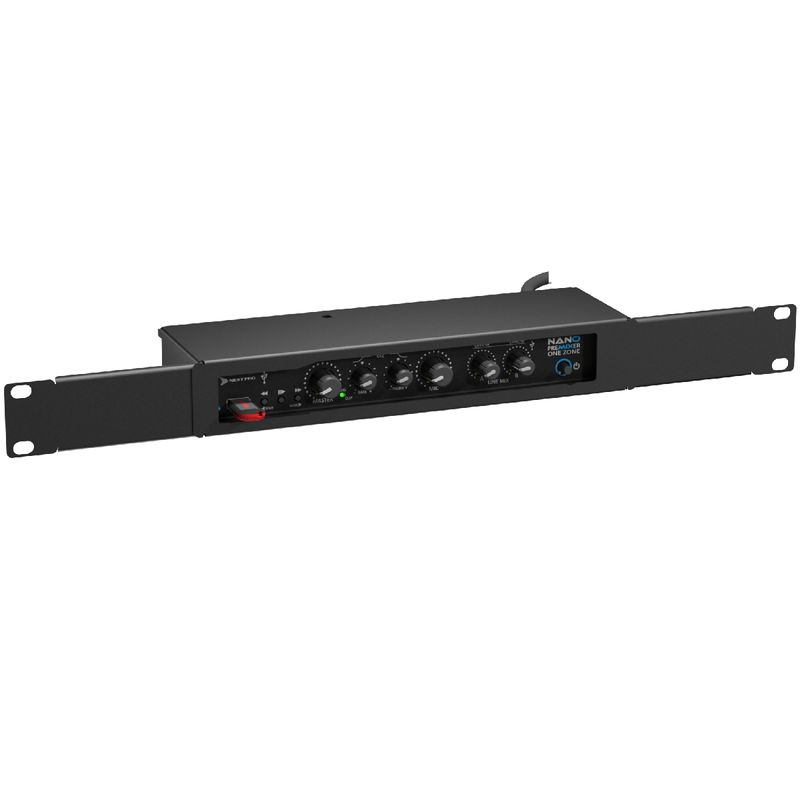

Peso e dimensões (com abas) 1,1kg, largura = 19", altura = 1U rack, profundidade = 82mm
