ENTRADAS
1x MIC: Conector XLR, balanceada eletronicamente com Phantom Power (15V)
2x LINE: Conectores RCA stereo, não-balanceadas
PROGRAMAS INTERNOS
1x MP3 Player Reprodutor de arquivos de áudio MP3 (MPEG-1/2 audio layer 3). Unidade de memória por conector USB (pen-drive)
SAÍDAS
2x auxiliares L/R (PREOUT) Conectores RCA, não-bal, com a mixagem dos sinais de linha e microfone
2x Saídas principais L/R Conector block destacável de 6 pinos, balanceadas
RECURSOS
AutoMix/VoiceOver Compressor tipo ducker aplicado na mixagem LINE L/R com disparo pelo sinal MIC e bypass disponível no painel traseiro
Equalizador: Shelving 2-bandas
HPF 70Hz, com bypass disponível no painel traseiro
Respostas, nas condições nominais
MIC: para as saídas principais: 70Hz - 70kHz
LINES A-B: para as saídas principais: 10Hz - 70kHz
MIC: para as saídas auxiliares: 70Hz - 100kHz
LINES A-B: para as saídas auxiliares: 10Hz - 150kHz
Impedância de entrada, conectores e pinagem
MIC: 2k ohms balanceada, conector XLR, pinagem: 1-gnd, 2+, 3-
LINE: 10k ohms não-balanceada, conector RCA, pinagem: tip+, sleeve-
Sens
MIC: 6mVrms (-42dBu)
LINE: 600mVrms/canal ou 1,2Vrms em L/R (+4dBu)
MIC CMRR (20-1kHz) 55dB mínimo, >75dB típico
MIC Phanton Power +15V
Sinal max nas entradas sem saturação
MIC: 100mVrms (-18dBu)
LINE: 5Vrms (+16dBu)
THD+N @ 1kHz (BW: 22-22kHz), nas condições nominais
MIC: 0,008%
LINE: 0,007%, ambos em relação às saídas principais
Relação sinal/ruído (SNR):
MIC: 100dB mínimo (ponderação A)
LINE: 116dB mínimo (ponderação A), ambos em relação à saída principal
Saídas auxiliares, sinal max, impedância e pinagem
PREOUT: 10Vrms (+22dBu) sem saturação, impedância = 250 ohms, pinagem: tip+, sleeve-
AutoMix/VoiceOver Att max de -30dB @ 1kHz, atenuação aplicada somente na mixagem L/R LINE
EQ ±12dB @ 60Hz & 14kHz
HPF (saídas principais) 3a ordem @ 70Hz, tipo Chebyshev 1dB
Saídas principais L/R, níveis máximos: 10Vrms (+22dBu) @ THD = 1%, em modo balanceado, impedância = 150 ohms 5Vrms (+16dBu) @ THD = 1%, em modo desbalanceado, impedância = 75 ohms
AC, PESO E DIMENSÕES
Tipo de fonte Chaveada ressonante e universal
Voltagem nominal 100-260V 47-63Hz
Voltagem mínima 100V p/ a partida e 65V após iniciado
Voltagem max. sem dano 270V
Consumo max. 5VA
Peso e dimensões (sem abas): 940g, largura = 273mm, altura = 1U rack, profundidade = 82mm

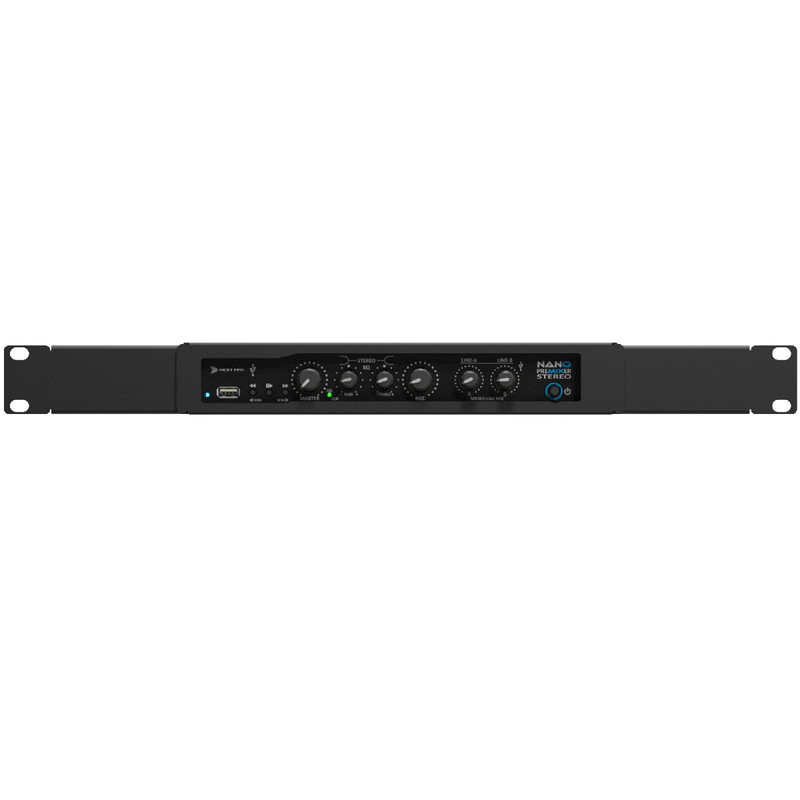

Peso e dimensões (com abas) 1,1kg, largura = 19", altura = 1U rack, profundidade = 82mm
