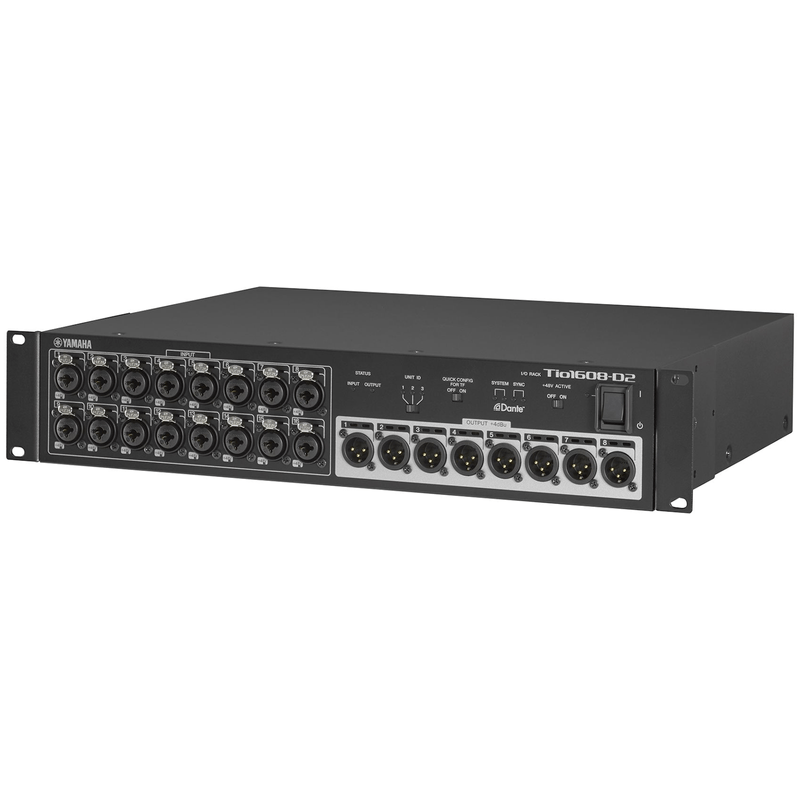

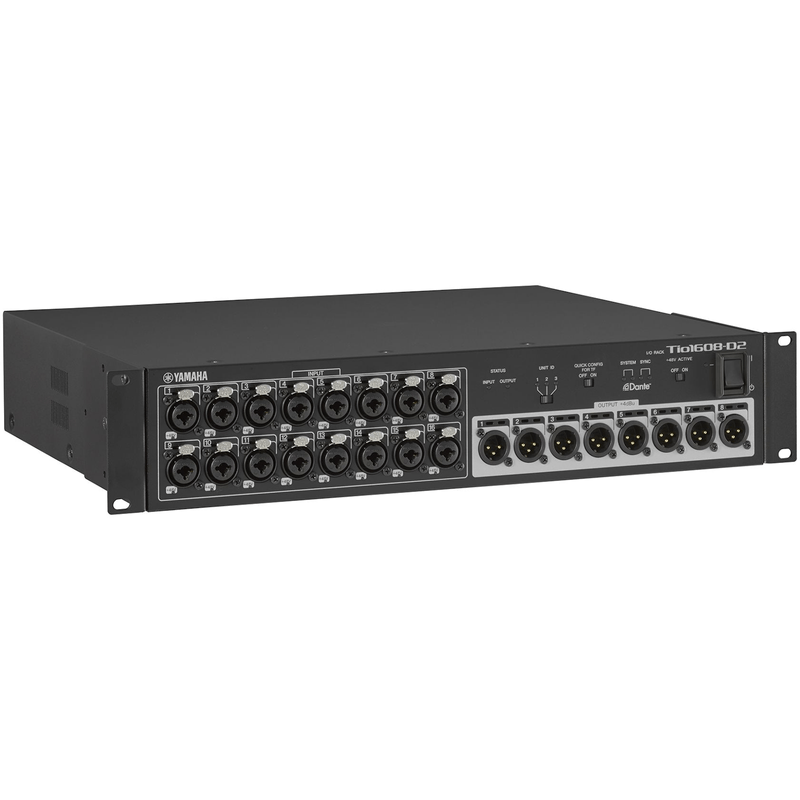

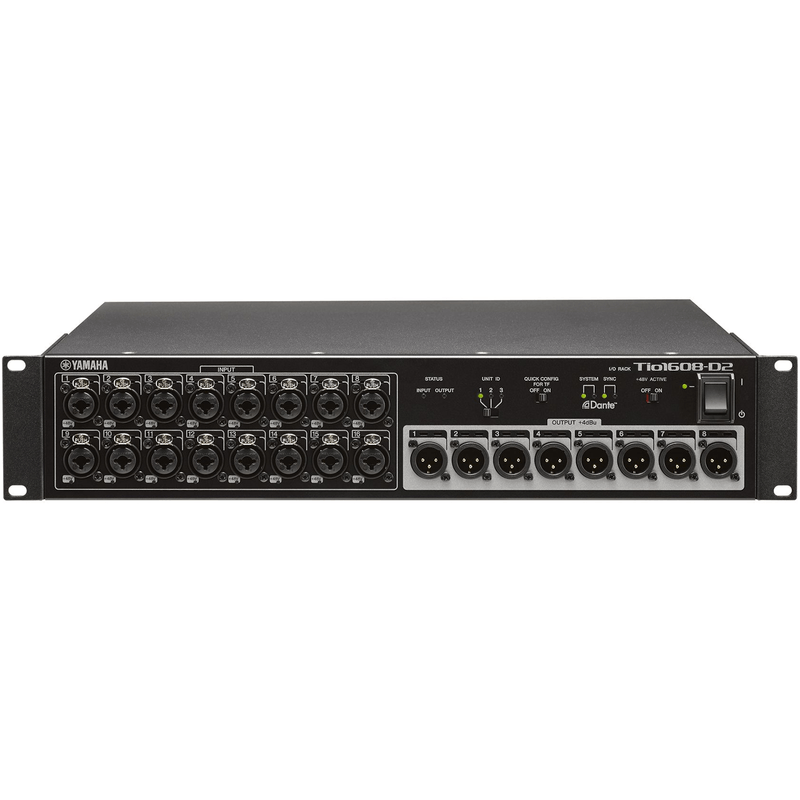

Rack I/O 16 Entradas e 8 Saídas TIO1608-D2 - Yamaha

A interface para mesa digital Tio1608-D2 da Yamaha é o stagebox ideal para uso com a série TF ou DM3. A série TF pode usar a placa de expansão NY64-D opcional para se conectar a até três unidades Tio1608-D2, enquanto a DM3 pode se conectar a uma única unidade. Conectando o console e o Tio1608-D2 utilizando um cabo de rede CAT5e em cascata, de baixo peso e durável, proporciona uma transmissão de som de alta qualidade e baixa latência, sem a necessidade de transporte e instalação demorados exigidos ao utilizar cabos analógicos.

PROTOCOLO DE ÁUDIO EM REDE DE ALTA CONFIABILIDADE DANTE
O Dante foi adotado pelos principais fabricantes e profissionais do setor por seu baixo jitter, baixa latência e alta precisão de amostragem. Usando o Tio1608-D2, você pode configurar facilmente um sistema Dante stagebox de alta performance com pouco ou nenhum conhecimento de rede de TI. Graças à flexibilidade do protocolo de rede Dante, a série TF ou DM3 pode ser conectada a uma ampla variedade de equipamentos habilitados para Dante, como os racks de E/S da série R.

CONFIGURAÇÃO RÁPIDA E FÁCIL

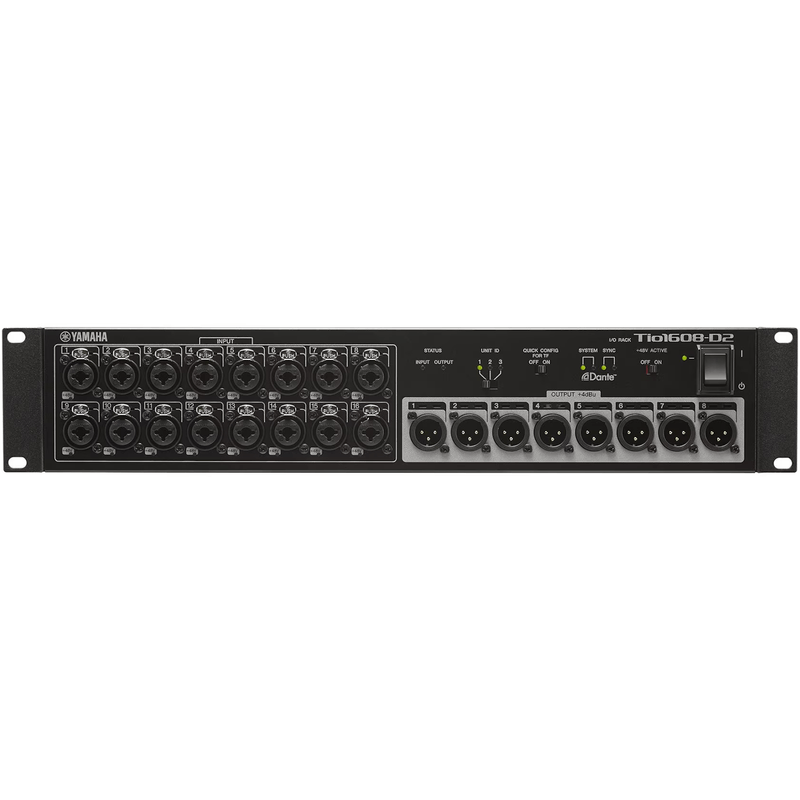

A série TF e a DM3 são equipadas com funções para configuração automática de conexão de rede e conexões de patches de áudio, facilitando a configuração do sistema. Após configurar a ID da unidade e as chaves QUICK CONFIG no painel frontal do Tio Rack, usar a função QUICK CONFIG da série TF ou a função AUTO CONFIG do DM3 permite concluir a configuração simplesmente conectando o console e o Tio Rack com um cabo Ethernet. Ligue a energia e você estará pronto para começar!

SELEÇÃO DE ENTRADA SIMPLES E FLEXÍVEL
Yamaha I/O Rack Tio1608-D2: Simple and Flexible Input Selection
Depois que a configuração básica estiver concluída, você poderá atribuir facilmente entradas para melhor atender à configuração do seu sistema. Todas as entradas podem ser atribuídas uniformemente ao Tio Rack em um instante a partir do menu da tela INPUT da série TF ou da tela PATCH em um DM3. Os usuários também podem alterar cada entrada para receber sinal de vários locais, permitindo o uso eficaz de todas as entradas.

PRÉ-AMPLIFICADORES D-PRE RECUPERÁVEIS
O Tio1608-D2 herda a sensibilidade natural e musical que buscamos no desenvolvimento da série TF. A construção mecânica, o layout da placa de circuito, a fonte de alimentação, o aterramento e a seleção de peças foram todos executados com atenção meticulosa aos detalhes e à qualidade, combinados com testes exaustivos de performance e audição em cada etapa do desenvolvimento. O Tio1608-D2 apresenta os mesmos pré-amplificadores de microfone D-PRE recuperáveis da série TF para proporcionar um som consistente, natural e musical em todo o sistema.

ATRASO DO SINAL
Menos de 1,3 ms da ENTRADA à SAÍDA, conectado ao DM3, Latência de recepção do Dante definida para 0,25 ms (unidirecional), Fs=96kHz; Menos de 2,6 ms da ENTRADA à SAÍDA, conectado ao DM3, Latência de recepção do Dante definida para 0,25 ms (unidirecional), Fs=48kHz

DISTORÇÃO HARMÔNICA TOTAL
Menos de 0,2% +4 dBu@20Hz-20kHz em 600O, Ganho=+66 dB / Menos de 0,05% +4 dBU@20Hz-20kHz em 600O, Ganho=-6 dB, ENTRADA para SAÍDA, Fs=88,2kHz, 96kHz ; Menos de 0,1% +4 dBu@20Hz-20kHz em 600O, Ganho=+66 dB / Menos de 0,05% +4 dBU@20Hz-20kHz em 600O, Ganho=-6 dB, ENTRADA para SAÍDA, Fs=44,1kHz, 48kHz * Medido com um filtro de -18 dB/oitava @80kHz

FAIXA DINÂMICA
108 dB, ENTRADA para SAÍDA, Ganho=-6 dB / 110 dB, Conversor DA, Fs 96kHz; 108 dB, ENTRADA para SAÍDA, Ganho=-6 dB / 112 dB, Conversor DA, Fs 48kHz

NÍVEL DE ZUMBIDO E RUÍDO
Ruído de entrada equivalente: -128 dBu, Ganho=+66 dB, Fs 96kHz, 48kHz *Medido com filtro de ponderação A
Ruído de saída residual: -86 dBu, Fs 96kHz / -88 dBu, Fs 48kHz, ST principal desligado *Medido com filtro de ponderação A

DISSIPAÇÃO E FAIXA DE TEMPERATURA
Dissipação de calor: 43.5kcal/h (100-240V, 50/60Hz)
Faixa de temperatura operacional: 0 - 40ºC
Faixa de temperatura de armazenamento: -20 - 60ºC

CARACTERÍSTICAS DE ENTRADA ANALÓGICA
Conectores: XLR-3-32
Tipo: Equilibrado (Balanceado)
Impedância Real da Fonte: 7.5Ω
Nível de Saída Nominal: +4 dBu (1.23V)
Nível de Saída Máximo (clip): +24 dBu (12.3V)
Ruído de Saída Residual: -86 dBu (Fs 96kHz) / -88 dBu (Fs 48kHz)

CARACTERÍSTICAS DE SAÍDA ANALÓGICA
Conectores: Tipo XLR-3-32
Tipo: Equilibrado (Balanceado)
Impedância Real da Fonte: 75Ω
Nível de Saída Nominal: +4 dBu (1.23V)
Nível de Saída Máxima (clip): +24 dBu (12.3V)
Ruído de Saída Residual: -86 dBu (Fs 96kHz) / -88 dBu (Fs 48kHz)

DESEMPENHO E CONSUMO
Taxa de amostragem:44.1kHz, 48kHz, 88.2kHz, 96kHz
Diafonia: -100 dB, canais de ENTRADA/SAÍDA adjacentes, ganho de entrada = -6 dB *Medido com um filtro de -30 dB/oitava a 22 kHz
Consumo: 50W
Voltagem: 100-240V, 50/60Hz

DIMENSÕES E PESO
Largura: 48cm
Altura: 8cm
Comprimento: 37cm
Peso: 6Kg

ACESSÓRIOS INCLUSOS:
Manual do proprietário: x1
Cabo de alimentação: x1
Tampas de borracha: x4
