Vendido por: Ninja Som
YAMAHA
Referência: 24588

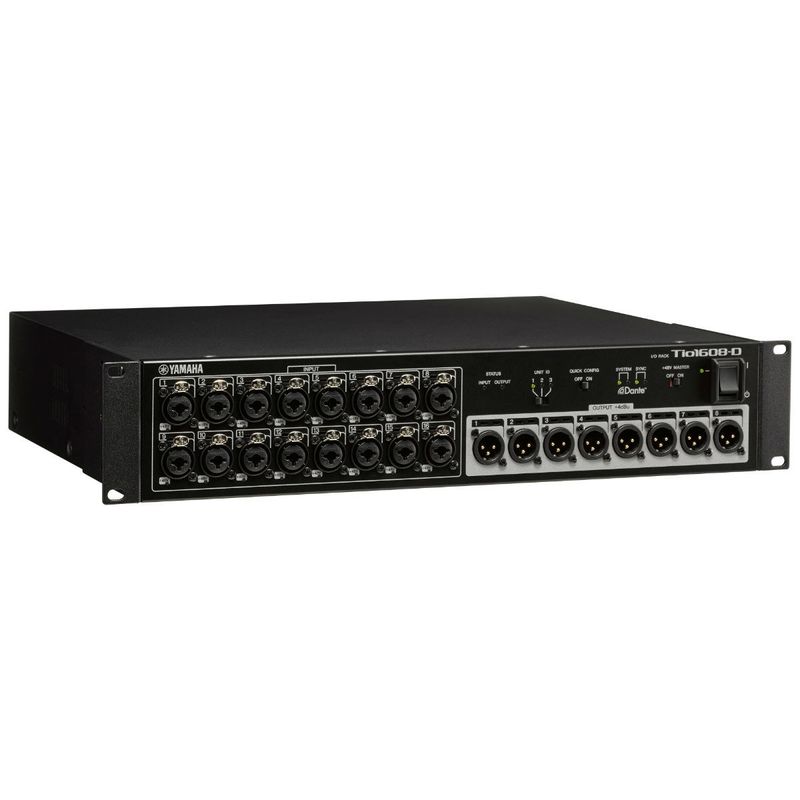

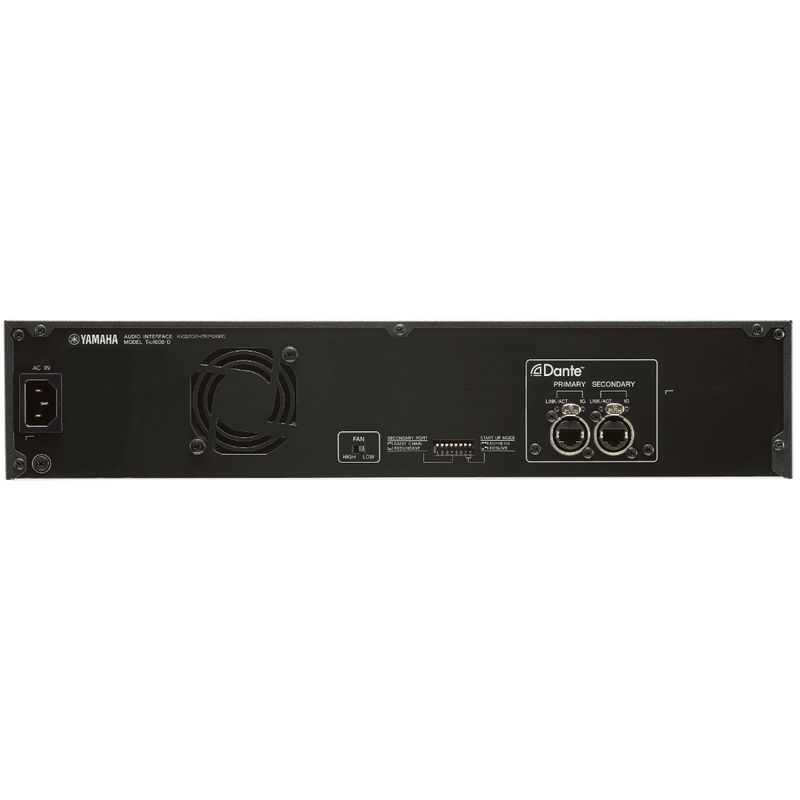

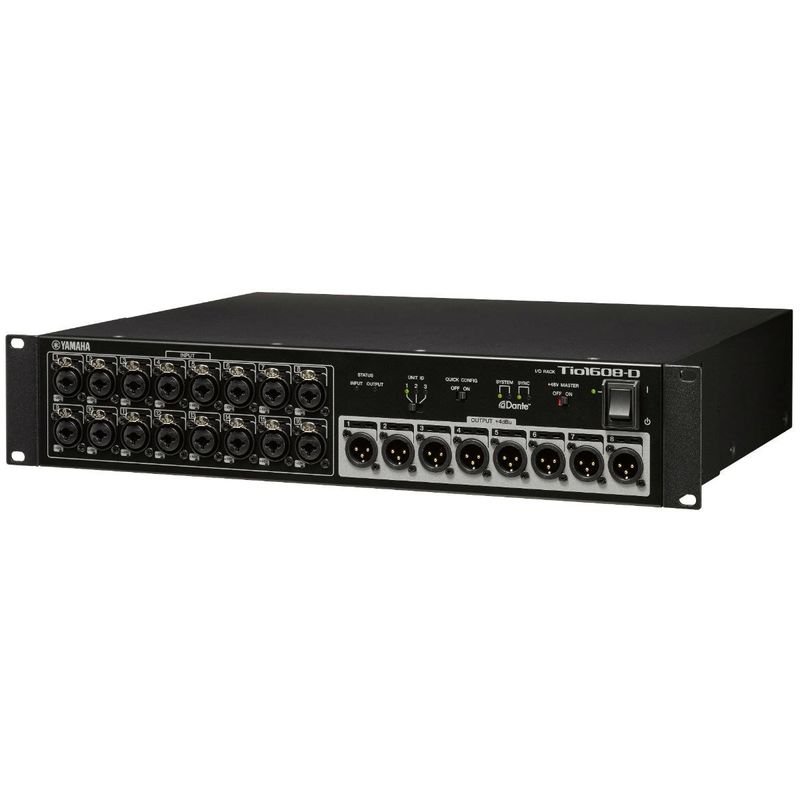

Sistema Stagebox Digital Plug In & Play TIO-1608-D - Yamaha
Especificações técnicas
| Propriedade | Especificação |
|---|
Descrição do produto
TIO-1608-DProduct Specifications
Descrições
Tipo
Mesa Acessórios
Características
Sistema stagebox Digital com um máximo de 3 unidades
Os usuários que desejam expandir já extensa capacidade de entrada / saída do TF pode facilmente adicionar até 3 unidades com o cartão opcional NY64-D expansão e Tio1608-DI / prateleiras S. Cascateamento o console principal do palco e Tio1608-DI / S prateleiras no palco usando cabos Ethernet CAT5e leve permite baixa latência, a transmissão de som de alta qualidade sem o transporte demorado e configuração de cobras analógicos volumosos.
Protocolo Dante alta confiabilidade da rede de áudio
Dante foi adotado pelos principais fabricantes e profissionais da indústria de sonorização pelo seu baixo jitter, baixa latência e precisão de amostragem de alta. Usando o Tio1608-D você pode facilmente configurar um sistema stagebox Dante de alto desempenho com o conhecimento de redes pouca ou nenhuma TI. Graças à flexibilidade do protocolo de rede Dante, consoles da série TF pode ser conectado a uma extensa gama de equipamentos de Dante habilitado como o R Série I / O racks.
Rápido e Fácil Quick Config Modo
Ao habilitar o modo Quick Config na Tio1608-D, todas as configurações de conexão, como configurações de rede e aplicação de patches de áudio são ajustados automaticamente fazendo a configuração do sistema fácil. Após a confirmação do modo CONFIG RÁPIDA é ativado no console TF e prateleiras Tio, basta definir a ID da unidade para cada Tio1608-D, cadeia, em seguida, margarida o console TF e as prateleiras Tio. Ligue a alimentação e você está pronto para ir!
Selecção de entrada simples e flexível
Uma vez que a configuração básica está concluída, você pode facilmente atribuir entradas para melhor atender a sua configuração do sistema. Ao usar a função de entrada ALL, os usuários podem atribuir todas as entradas para as prateleiras Tio, o console TF ou um dispositivo PC / Mac instantaneamente. Os usuários também podem mudar cada entrada para receber o sinal de vários locais para que os usuários possam efetivamente utilizar todas as entradas.
Pré-amplificadores D PRÉ-revogáveis
O Tio1608-D herda a sensibilidade natural, musical que nós perseguido no desenvolvimento da série TF. construção mecânica, layout da placa de circuito, fonte de alimentação, ligação à terra, e seleção de peças foram todos executados com atenção meticulosa aos detalhes e qualidade, combinada com o desempenho exaustiva e testes de audição em cada estágio de desenvolvimento. O Tio1608-D apresenta os mesmos amplificadores de microfone D-PRE revogáveis ??como a Série TF para proporcionar um som consistente, natural, musical em todo o sistema.
Expansão do sistema flexível via Dante
Protocolo de áudio Dante de rede foi adotada, não só no TF, mas também nas mesas de mistura outra Yamaha digitais, tais como CL / QL. Combinando estes racks I / O e os vários consoles pode aumentar significativamente a flexibilidade de design do sistema. Patch pode ser ativada através de "Dante Controller" enquanto HA remoto pode ser controlado por software "R remoto". No futuro, patching áudio e HA remoto será controlada não só do TF, mas também de CL / QL graças às actualizações de firmware programados. Por favor note que HA remoto do Tio1608-D pode ser implementada apenas através da porta primária. (Não é possível através de uma porta secundária).
Os usuários que desejam expandir já extensa capacidade de entrada / saída do TF pode facilmente adicionar até 3 unidades com o cartão opcional NY64-D expansão e Tio1608-DI / prateleiras S. Cascateamento o console principal do palco e Tio1608-DI / S prateleiras no palco usando cabos Ethernet CAT5e leve permite baixa latência, a transmissão de som de alta qualidade sem o transporte demorado e configuração de cobras analógicos volumosos.
Protocolo Dante alta confiabilidade da rede de áudio
Dante foi adotado pelos principais fabricantes e profissionais da indústria de sonorização pelo seu baixo jitter, baixa latência e precisão de amostragem de alta. Usando o Tio1608-D você pode facilmente configurar um sistema stagebox Dante de alto desempenho com o conhecimento de redes pouca ou nenhuma TI. Graças à flexibilidade do protocolo de rede Dante, consoles da série TF pode ser conectado a uma extensa gama de equipamentos de Dante habilitado como o R Série I / O racks.
Rápido e Fácil Quick Config Modo
Ao habilitar o modo Quick Config na Tio1608-D, todas as configurações de conexão, como configurações de rede e aplicação de patches de áudio são ajustados automaticamente fazendo a configuração do sistema fácil. Após a confirmação do modo CONFIG RÁPIDA é ativado no console TF e prateleiras Tio, basta definir a ID da unidade para cada Tio1608-D, cadeia, em seguida, margarida o console TF e as prateleiras Tio. Ligue a alimentação e você está pronto para ir!
Selecção de entrada simples e flexível
Uma vez que a configuração básica está concluída, você pode facilmente atribuir entradas para melhor atender a sua configuração do sistema. Ao usar a função de entrada ALL, os usuários podem atribuir todas as entradas para as prateleiras Tio, o console TF ou um dispositivo PC / Mac instantaneamente. Os usuários também podem mudar cada entrada para receber o sinal de vários locais para que os usuários possam efetivamente utilizar todas as entradas.
Pré-amplificadores D PRÉ-revogáveis
O Tio1608-D herda a sensibilidade natural, musical que nós perseguido no desenvolvimento da série TF. construção mecânica, layout da placa de circuito, fonte de alimentação, ligação à terra, e seleção de peças foram todos executados com atenção meticulosa aos detalhes e qualidade, combinada com o desempenho exaustiva e testes de audição em cada estágio de desenvolvimento. O Tio1608-D apresenta os mesmos amplificadores de microfone D-PRE revogáveis ??como a Série TF para proporcionar um som consistente, natural, musical em todo o sistema.
Expansão do sistema flexível via Dante
Protocolo de áudio Dante de rede foi adotada, não só no TF, mas também nas mesas de mistura outra Yamaha digitais, tais como CL / QL. Combinando estes racks I / O e os vários consoles pode aumentar significativamente a flexibilidade de design do sistema. Patch pode ser ativada através de "Dante Controller" enquanto HA remoto pode ser controlado por software "R remoto". No futuro, patching áudio e HA remoto será controlada não só do TF, mas também de CL / QL graças às actualizações de firmware programados. Por favor note que HA remoto do Tio1608-D pode ser implementada apenas através da porta primária. (Não é possível através de uma porta secundária).
Especificações
• Taxa de frequência de amostragem Externo 44,1 ou 48 kHz
• Atraso do sinal Menos de 3 ms entrada à saída, se conectar com FT5 e NY64-D usando Dante, Dante Receba Latência definido para 0.25ms (ida), Fs = 48kHz
• Distorção Harmônica Total Menos de 0,1% + 4dBu @ 20Hz-20kHz em 600O, Ganho = + 66 dB / menos de 0,05% + 4dBu @ 20Hz-20kHz em 600O, Ganho = -6dB, entrada à saída, Fs = 44,1, 48 kHz * Medido com um -18dB / oitava filtro @ 80kHz
• Resposta de freqüência 0,5, -1.5dB 20Hz-20kHz, referem-se ao nível de saída nominal @ 1 kHz, entrada à saída, Fs = 44,1 ou 48kHz
• A gama dinâmica 108 dB, entrada à saída, ganho = -6dB / 112 dB, DA Converter
nível Hum & ruído ruído de entrada equivalente -128dBu, Ganho = + 66dB * Medido com ponderação filtro
• Ruído de saída residual -88dBu, ST mestre off * Medido com ponderação filtro
• Crosstalk 100dB, ENTRADA adjacente / canais de saída, ganho de entrada = -6dB * Medido com um 30dB / oitava filtro @ 22kHz
• Dissipação de calor 100-240V, 50 / 60Hz, 43.5kcal / h
• Requerimentos poderosos 100-240V, 50 / 60Hz
• Consumo de energia 50W
Características de entrada analógica:
• Terminais de entrada INPUT1-16
• GANHO + 66dB -6dB
• Carga real da impedância 7.5k Ohms
• Para uso com Nominal 50-600O microfones e 600O Lines
• Nível de entrada Sensibilidade * 1 -82dBu (61.6µV) -10dBu (245mV) Nominal -62dBu (0.616mV) + 10dBu (2.45V) Max. antes de clipe -42dBu (6.16mV)+ 30dBu (24.5V)
• Conector Combo Jack (XLR-3-31 digite * 2 ou TRS P10 ST * 3)
Características de saída analógicos:
• Terminais de saída OUTPUT 1-8
• Fonte real da impedância 75O
• Para uso com Nominal Linhas 600 Ohms
• Nível de saída Nominal + 4dBu (1,23 V) Max. antes de clipe + 24dBu (12.3V)
• Conector XLR-3-32 Tipo * 1
Entrada e Saída Características digitais:
• Terminal Primário secundário
• Formato Dante
• Comprimento de dados 24bit ou 32bit
• Nível 1000BASE-T
• Auditivo 16 canais (Tio1608-D a outros legados) de 8 canais (Outros legados para Tio1608-D)
• Conector Cat5e Ethercon
Dimensões:
• W 480 milímetros
• H 88 milímetros
• D 364 milímetros
• Peso líquido: 5,7 kg
• Acessórios Manual, cabo de alimentação (2,5 m), rolhas de borracha do Proprietário (4)
• Outras Faixa de temperatura: Gama de temperatura: 0-40 ?, Temperatura de armazenamento: -20 - 60 ?
• Atraso do sinal Menos de 3 ms entrada à saída, se conectar com FT5 e NY64-D usando Dante, Dante Receba Latência definido para 0.25ms (ida), Fs = 48kHz
• Distorção Harmônica Total Menos de 0,1% + 4dBu @ 20Hz-20kHz em 600O, Ganho = + 66 dB / menos de 0,05% + 4dBu @ 20Hz-20kHz em 600O, Ganho = -6dB, entrada à saída, Fs = 44,1, 48 kHz * Medido com um -18dB / oitava filtro @ 80kHz
• Resposta de freqüência 0,5, -1.5dB 20Hz-20kHz, referem-se ao nível de saída nominal @ 1 kHz, entrada à saída, Fs = 44,1 ou 48kHz
• A gama dinâmica 108 dB, entrada à saída, ganho = -6dB / 112 dB, DA Converter
nível Hum & ruído ruído de entrada equivalente -128dBu, Ganho = + 66dB * Medido com ponderação filtro
• Ruído de saída residual -88dBu, ST mestre off * Medido com ponderação filtro
• Crosstalk 100dB, ENTRADA adjacente / canais de saída, ganho de entrada = -6dB * Medido com um 30dB / oitava filtro @ 22kHz
• Dissipação de calor 100-240V, 50 / 60Hz, 43.5kcal / h
• Requerimentos poderosos 100-240V, 50 / 60Hz
• Consumo de energia 50W
Características de entrada analógica:
• Terminais de entrada INPUT1-16
• GANHO + 66dB -6dB
• Carga real da impedância 7.5k Ohms
• Para uso com Nominal 50-600O microfones e 600O Lines
• Nível de entrada Sensibilidade * 1 -82dBu (61.6µV) -10dBu (245mV) Nominal -62dBu (0.616mV) + 10dBu (2.45V) Max. antes de clipe -42dBu (6.16mV)+ 30dBu (24.5V)
• Conector Combo Jack (XLR-3-31 digite * 2 ou TRS P10 ST * 3)
Características de saída analógicos:
• Terminais de saída OUTPUT 1-8
• Fonte real da impedância 75O
• Para uso com Nominal Linhas 600 Ohms
• Nível de saída Nominal + 4dBu (1,23 V) Max. antes de clipe + 24dBu (12.3V)
• Conector XLR-3-32 Tipo * 1
Entrada e Saída Características digitais:
• Terminal Primário secundário
• Formato Dante
• Comprimento de dados 24bit ou 32bit
• Nível 1000BASE-T
• Auditivo 16 canais (Tio1608-D a outros legados) de 8 canais (Outros legados para Tio1608-D)
• Conector Cat5e Ethercon
Dimensões:
• W 480 milímetros
• H 88 milímetros
• D 364 milímetros
• Peso líquido: 5,7 kg
• Acessórios Manual, cabo de alimentação (2,5 m), rolhas de borracha do Proprietário (4)
• Outras Faixa de temperatura: Gama de temperatura: 0-40 ?, Temperatura de armazenamento: -20 - 60 ?
