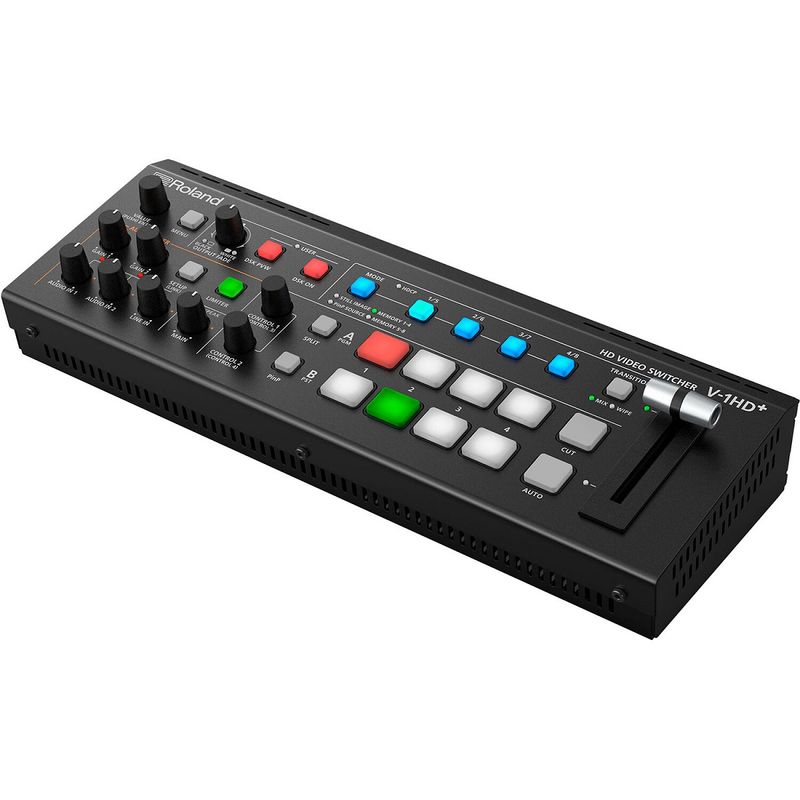

VÍDEO
Processamento de vídeo 4: 2: 2 (Y / Pb / Pr), 8 bits

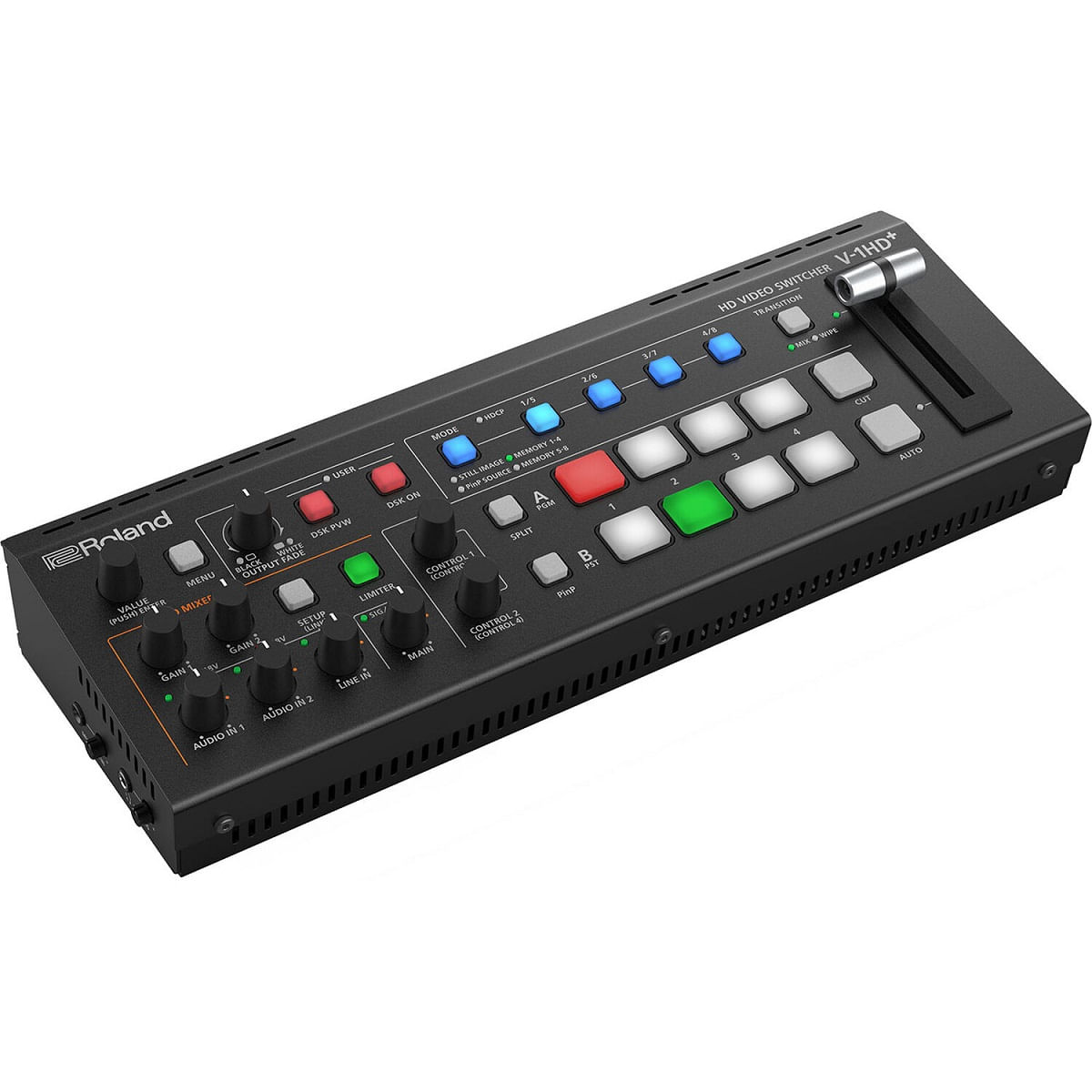

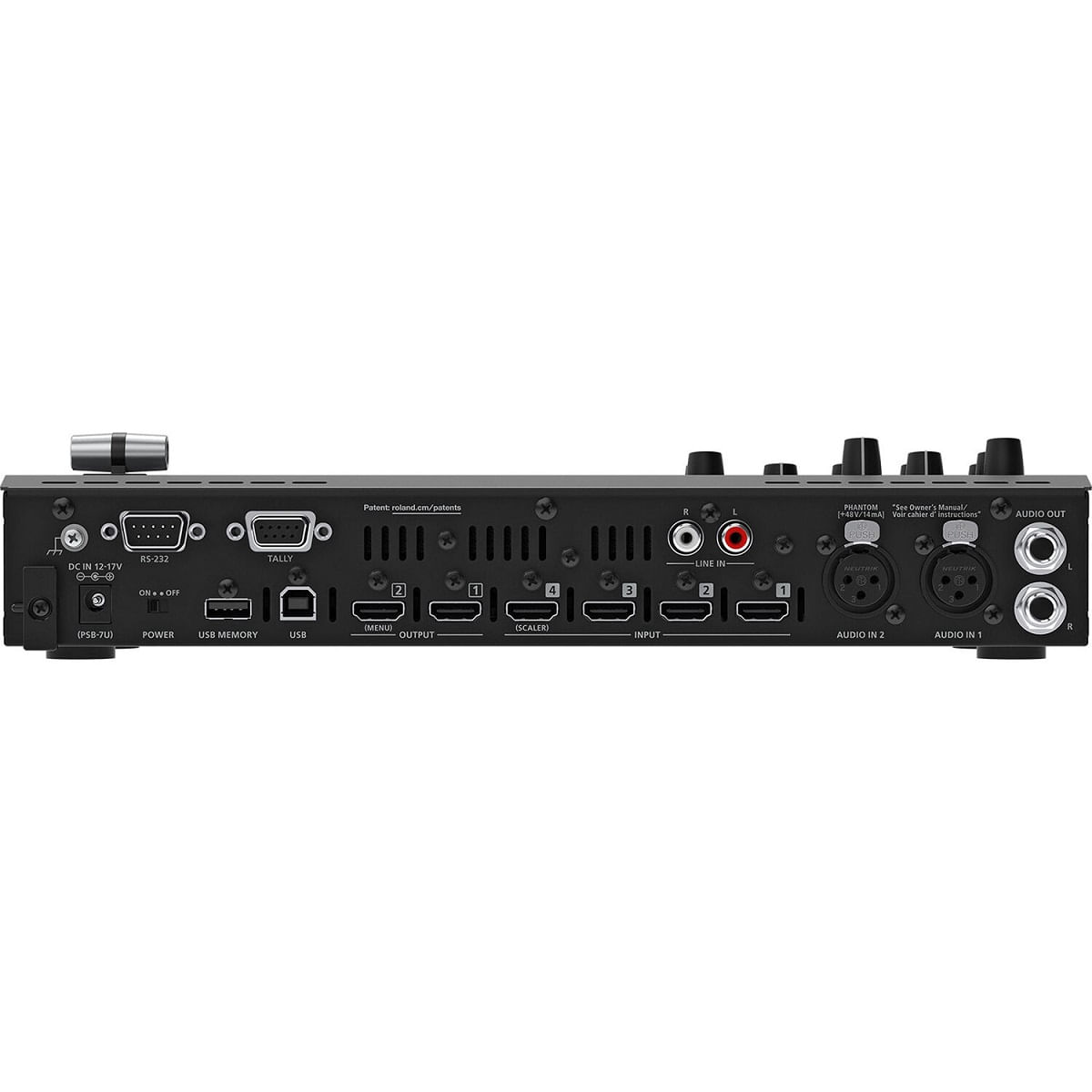

Conectores de entrada
ENTRADA 1--3: HDMI tipo A x 3
* Compatível com HDCP
ENTRADA 4: HDMI tipo A
* Compatível com HDCP
* Compatível com vários formatos
Conectores de saída
SAÍDA 1--2: HDMI tipo A x 2
* Compatível com HDCP
Formatos de entrada
ENTRADA 1--3
720 / 59,94p, 720 / 60p * ??1, * 3
720 / 50p * 1, * 4
1080 / 59,94i, 1080 / 60i, 1080 / 59,94p, 1080 / 60p, 1080 / 29,97p, 1080 / 30p * 2, * 3
1080 / 50i, 1080 / 50p, 1080 / 25p * 2, * 4
1080 / 23,98p, 1080 / 24p * 2
* O sinal de vídeo entrelaçado de entrada é convertido em sinal de vídeo progressivo por processamento interno.
* 1 FORMATO DO SISTEMA = 720p
* 2 FORMATO DO SISTEMA = 1080i ou 1080p
* 3 TAXA DE QUADRO = 59,94 Hz
* 4 TAXA DE QUADRO = 50 Hz
ENTRADA 4
480 / 59,94i, 480 / 59,94p, 720 / 59,94p, 720 / 60p, 1080 / 59,94i, 1080 / 60i, 1080 / 59,94p, 1080 / 60p, 1080 / 29,97p, 1080 / 30p * 1
576 / 50i, 576 / 50p, 720 / 50p, 1080 / 50i, 1080 / 50p, 1080 / 25p * 2
1080 / 23,98p, 1080 / 24p
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 800/60 Hz), SXGA (1280 x 1024/60 Hz)
FWXGA (1366 x 768/60 Hz), SXGA + (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
* A taxa de atualização é o valor máximo de cada resolução.
* Em conformidade com CEA-861-E, VESA DMT Versão 1.0 Revisão 11.
* 1920 x 1200/60 Hz: Supressão reduzida
* O sinal de vídeo entrelaçado de entrada é convertido em sinal de vídeo progressivo por processamento interno.
* 1 TAXA DE QUADRO = 59,94 Hz
* 2 TAXA DE QUADRO = 50 Hz
Imagem parada:
Arquivo de bitmap (.bmp) Máximo de 1920 x 1080 pixels, cores de 24 bits, não compactado.
Arquivo PNG (.png) Máximo de 1920 x 1080 pixels, cor de 24 bits
* Pode armazenar até 4 arquivos na memória interna.
* Canal alfa PNG não suportado.
Formatos de saída
SAÍDA 1--2:
720 / 59,94p * 1, * 4
720 / 50p * 1, * 5
1080 / 59,94i * 2, * 4
1080 / 50i * 2, * 5
1080 / 59,94p * 3, * 4
1080 / 50p * 3, * 5
* 1 FORMATO DO SISTEMA = 720p
* 2 FORMATO DO SISTEMA = 1080i
* 3 FORMATO DO SISTEMA = 1080p
* 4 TAXA DE QUADRO = 59,94 Hz
* 5 TAXA DE QUADRO = 50 Hz
Efeitos de vídeo
Transição: CUT, MIX (DISSOLVE / FAM / NAM), WIPE (8 tipos)
Composição: PinP (SQUARE, CIRCLE, DIAMOND), SPLIT (2 tipos), Keyer (Luminance key, Chroma key), DSK (Luminance key, Chroma key)
Outros: virar na horizontal, virar na vertical, captura de imagem estática, reprodução de imagem estática, desvanecimento da saída (áudio, vídeo: BRANCO ou PRETO), saída do padrão de teste
Processamento de Áudio
Taxa de amostragem: 24 bits / 48 kHz
Formatos de áudio Linear PCM, 24 bits / 48 kHz, 2 chInput Connectors
ENTRADA 1--4: HDMI tipo A x 4
AUDIO IN 1--2: tipo XLR-3-31 (balanceado, phantom power DC 48 V, 14 mA máx.)
LINE IN: tipo de fono RCA

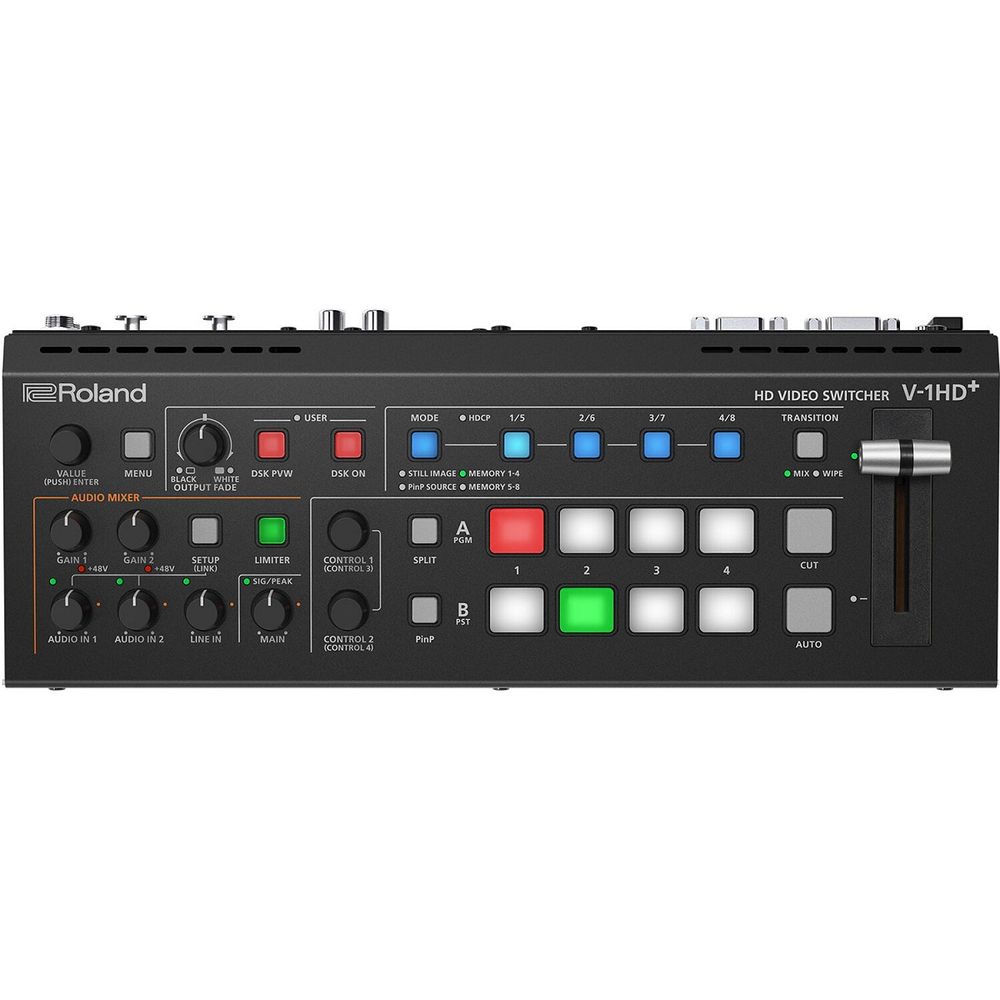

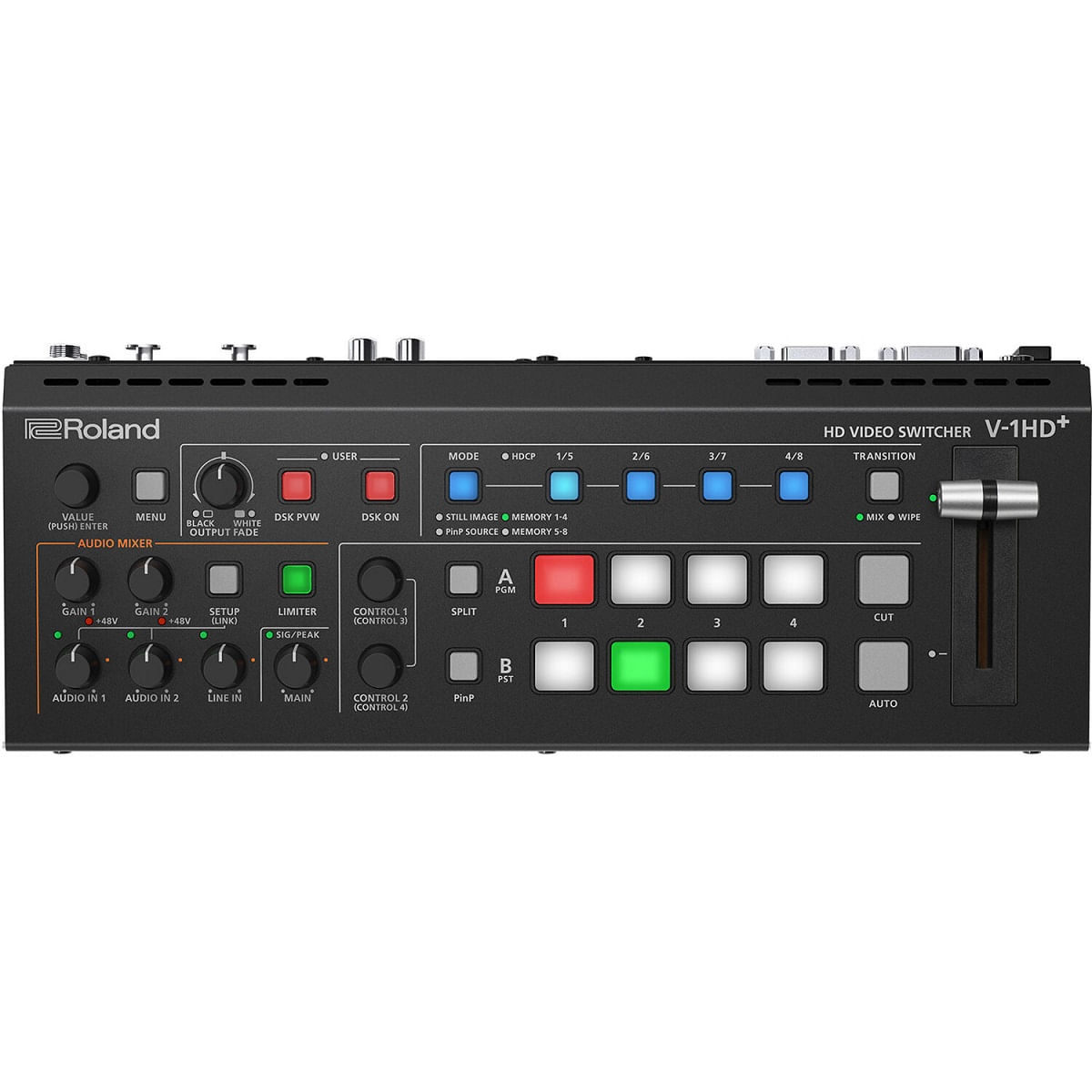

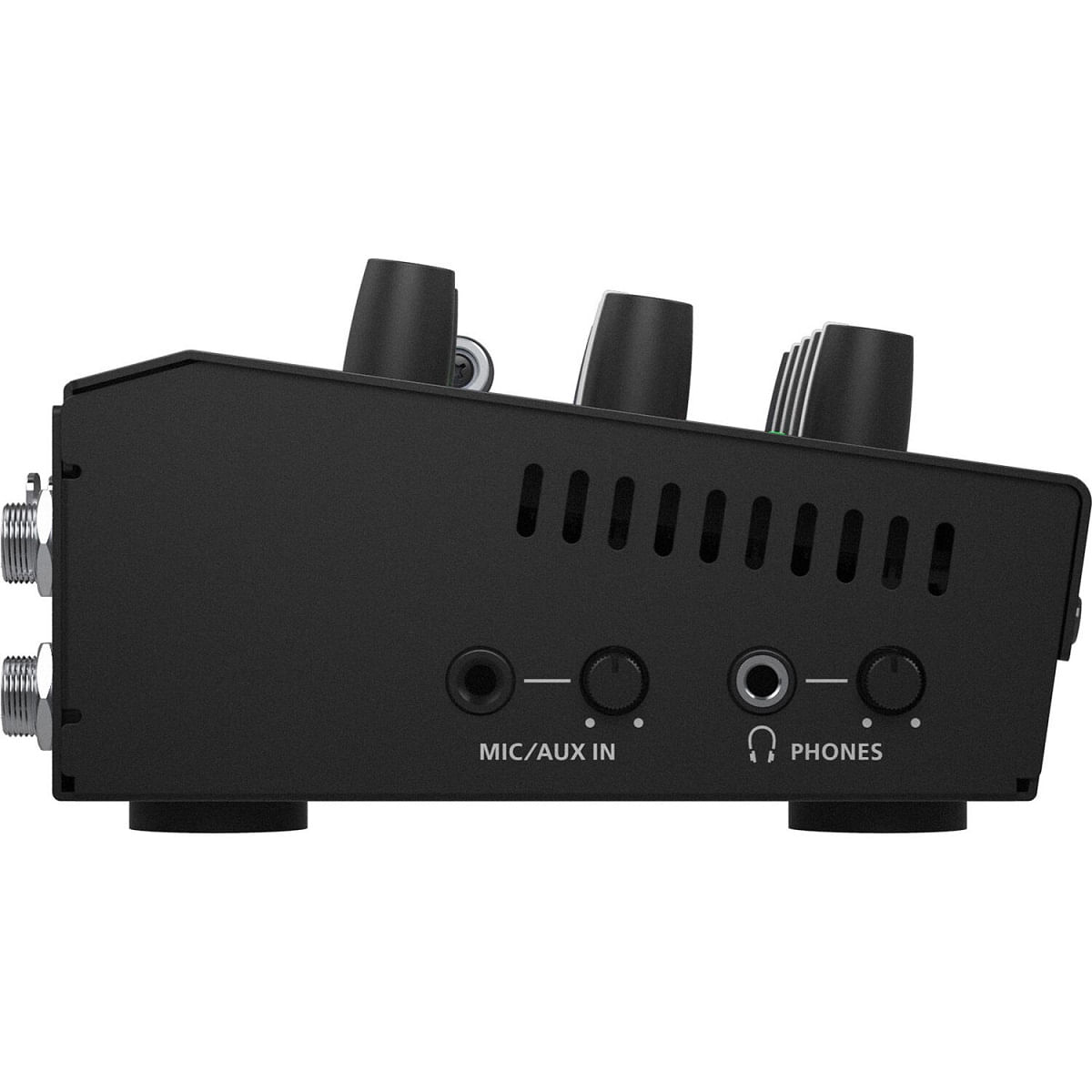

MIC / AUX IN: tipo de fone estéreo em miniatura (alimentação PLUG-IN)
Impedância de entrada
AUDIO IN 1--2: 10 k ohms
ENTRADA DE LINHA: 15 k ohms
MIC / AUX IN: 10 k ohms
Nível de Saída Nominal
AUDIO OUT L, R: +4 dBu (nível máximo de saída: +24 dBu)
: 72 mW + 72 mW (carga de 32 ohms)
Efeitos de áudio
Delay, filtro passa-alto, De-Esser, Compressor, Noise Gate, Equalizador, Limitador, Reverb, Saída de tom de teste
OUTRAS
Outros conectores MEMÓRIA USB: tipo USB A (para unidade flash USB)
REMOTO: USB tipo B (para controle remoto)
RS-232: tipo DB-9 (macho, para controle remoto)
TALLY: tipo DB-9 (fêmea, para saída TALLY)
Outras funções
Memória predefinida (8 tipos)
Função de bloqueio do painel
Emulador EDID
Troca automática
Detecção automática de entrada
Adaptador AC da fonte de alimentação
Desenho Atual 2.1 A
Consumo de energia 25,2 W
Temperatura de operação + 0 a +40 graus Celsius
+32 a +104 graus Fahrenheit
Dimensões 316 (L) x 121 (P) x 65 (A) mm
Peso (excluindo adaptador AC) 1,4 kg
