VÍDEO
Processamento de vídeo: 4:4:4 (Y/Pb/Pr), 10 bits

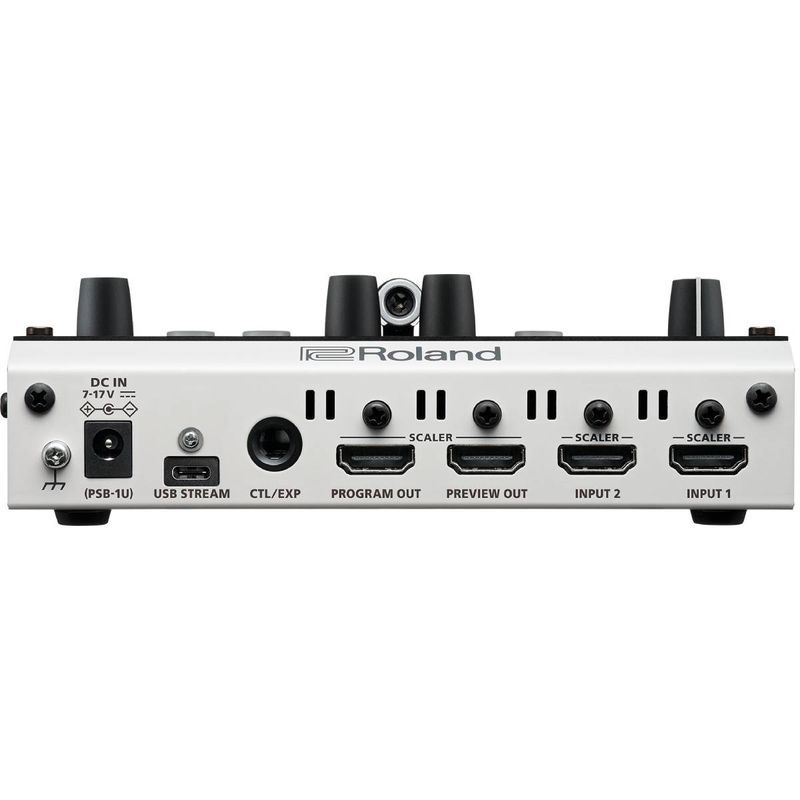

Conectores de entrada: ENTRADA 1--2: HDMI tipo A x 2
* Compatível com HDCP
* Compatível com vários formatos
Conectores de saída: SAÍDA DE PROGRAMA: HDMI tipo A, SAÍDA DE PREVIEW: HDMI tipo A
* Compatível com HDCP
* Compatível com vários formatos
USB STREAM: USB Type-C (TM)
Formatos de entrada: 480/59,94i, 480/59,94p, 720/59,94p, 1080/59,94i, 1080/59,94p, 1080/60p, 1080/29,97p, 1080/30p *1
576/50i, 576/50p, 720/50p , 1080/50i, 1080/50p, 1080/25p *2
1080/23.98p, 1080/24p
VGA (640 x 480/60Hz), SVGA (800 x 600/60Hz), XGA (1024 x 768/60Hz)
WXGA ( 1280 x 800/60Hz), SXGA (1280 x 1024/60Hz)
FWXGA (1366 x 768/60Hz), SXGA+ (1400 x 1050/60Hz)
UXGA (1600 x 1200/60Hz), WUXGA (1920 x 1200/60Hz)
* A taxa de atualização é o valor máximo de cada resolução.
* Em conformidade com CEA-861-E, VESA DMT Versão 1.0 Revisão 11.
* 1920 x 1200/60 Hz: Blanking reduzido
* O sinal de vídeo entrelaçado de entrada é convertido em sinal de vídeo progressivo por processamento interno.
*1 FRAME RATE = 59,94 Hz
*2 TAXA DE QUADROS = 50 Hz
Formatos de saída: SAÍDA DE PROGRAMA, SAÍDA DE VISUALIZAÇÃO:
480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p, 1080/29.97p *1
576/50p, 720/50p, 1080/50i, 1080/50p, 1080/ 25p *2
SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 800/60 Hz), FWXGA (1366 x 768/60 Hz)
SXGA (1280 x 1024/60 Hz) , SXGA+ (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
HD (1280 x 720/60 Hz), FHD (1920 x 1080/60 Hz)
* Em conformidade para VESA DMT Versão 1.0 Revisão 11.
* As taxas de atualização de saída de 800 x 600--1400 x 1050 são 75 Hz quando a configuração da taxa de quadros da unidade é 50 Hz.
* 1920 x 1200/60 Hz: Apagamento reduzido
*1 FRAME RATE = 59,94 Hz
*2 FRAME RATE = 50 Hz
USB STREAM:
1080/60p, 720/60p, 640 x 480/60p *1,
1080/59,94p, 720/59,94p, 640 x 480/59,94p *2,
1080/29,97p, 720/29,97p, 640 x 480/29,97p * 3,
1080/50p, 720/50p, 640 x 480/50p *4,
1080/25p, 720/25p?640 x 480/25p *5,
*Formato não compactado (YUY2) e formato compactado (Motion JPEG) suportados.
*1 FRAME RATE(USB OUT) = 60 Hz
*2 FRAME RATE(USB OUT) = 59,94 Hz
*3 FRAME RATE(USB OUT) = 29,97 Hz
*4 FRAME RATE(USB OUT) = 50 Hz
*5 FRAME RATE(USB) SAÍDA) = 25 Hz
Efeitos de vídeo: Transição: CUT, MIX (DISSOLVE), WIPE (9 tipos)
Composição: PinP (RETANGLE, CIRCLE, DIAMOND), KEY (Luminance Key, Chroma Key)
Efeitos Visuais (14 tipos): MOSAIC, WAVE, RGB REPLACE, COLORPASS, NEGATIVE , COLORIZE, POSTERIZE, SILHUETA, EMBOSS, FIND EDGES, MONOCOLOR, HUE OFFSET, SATURATION OFFSET, VALUE OFFSET
Outros: Virar horizontalmente, Virar verticalmente, Captura de imagem estática, Reprodução de imagem estática, Esmaecimento de saída (Áudio, Vídeo: BRANCO ou PRETO), Saída do padrão de teste
ÁUDIO
Processamento de áudioTaxa de amostragem: 24 bits/48 kHz
Formatos de áudioPCM linear, 24 bits/48 kHz, 2 canais

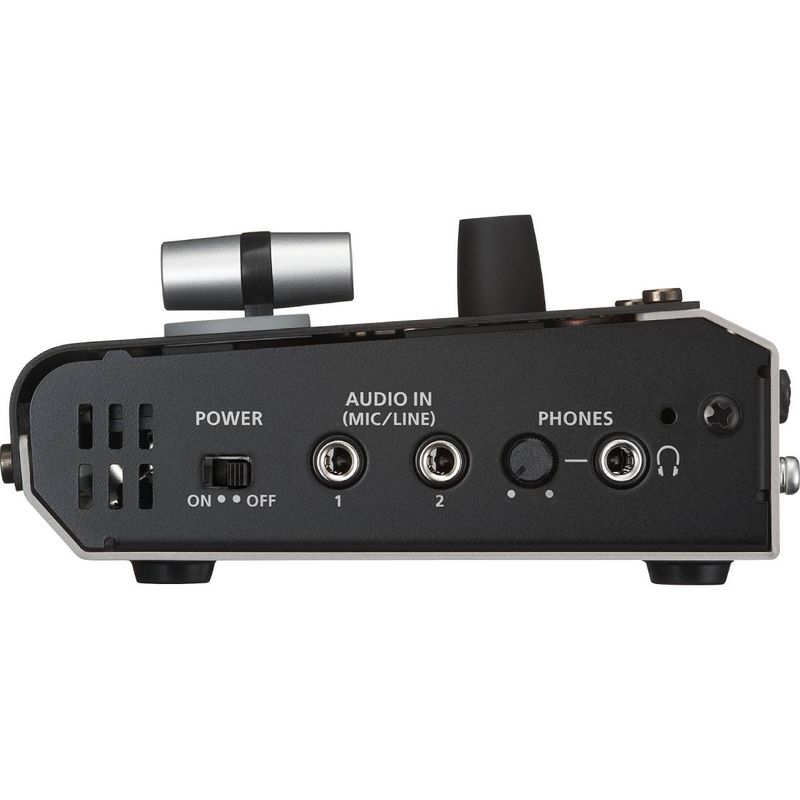

Conectores de entrada: Analógico: AUDIO IN 1--2: Miniatura estéreo tipo x 2, alimentação plug-in compatível, Digital: USB STREAM: USB Type-C (™), INPUT 1--2: HDMI Type A x 2
Conectores de saída: Analógico: PHONES: Tipo miniatura estéreo
Digital:USB STREAM: USB Type-C (TM), PROGRAM OUT: HDMI tipo A, PREVIEW OUT: HDMI tipo A
Nível de entrada: ENTRADA DE ÁUDIO: -10 dBu (Máximo: +10 dBu)
Impedância de entrada: ENTRADA DE ÁUDIO: 10 k ohms
Nível de saída: TELEFONES: 92 mW + 92 mW (32 ohms)
Impedância de saída: FONES: 10 ohms
Efeitos de áudio: Delay, Reverb, High pass filter, Noise gate, De-esser, Compressor, Equalizer, Voice changer, Compressor multibanda, Limiter, Test tone output
OUTRAS
Outros conectores: STREAM USB: USB Type-C (TM) (para backup do PC, para controle remoto do PC e iPad)
CTL/EXP: tipo de telefone TRS de 1/4 de polegada (para controle remoto do pedal e pedal de expressão)
Outras funções: Memória predefinida (8 tipos)
Função de bloqueio do painel
Emulador EDID
Comutação automática Detecção automática de entrada
Fonte de energia: Adaptador AC
Sorteio atual: 1.4 A
Consumo de energia: 12,6 W
Temperatura de operação: +0 a +40 graus Celsius, +32 a +104 graus Fahrenheit
Dimensões: 160 (L) x 108 (P) x 51 (A) mm, 6-5/16 (L) x 4-1/4 (P) x 2-1/16 (A) polegadas
Peso (excluindo adaptador AC): 0, 6 kg, 1 libras 6 onças
Acessórios: Guia de Inicialização, Adaptador, CA Cabo de alimentação, Gancho do cabo
Opções (vendidas separadamente): Pedal: BOSS FS-5U, FS-6, FS-7, Pedal de Expressão: EV-5, BOSS FV-500L, FV-500H* 0 dBu = 0,775 Vrms
