US-322 ESPECIFICAÇÕES
| US-322 | |
| Freqüência de amostragem suportada | 44,1 / 48 / 88,2 / 96kHz |
| Taxa de bits suportada | 16 / 24bit (operação interna é de 24 bits) |
| Entradas de áudio analógico | |

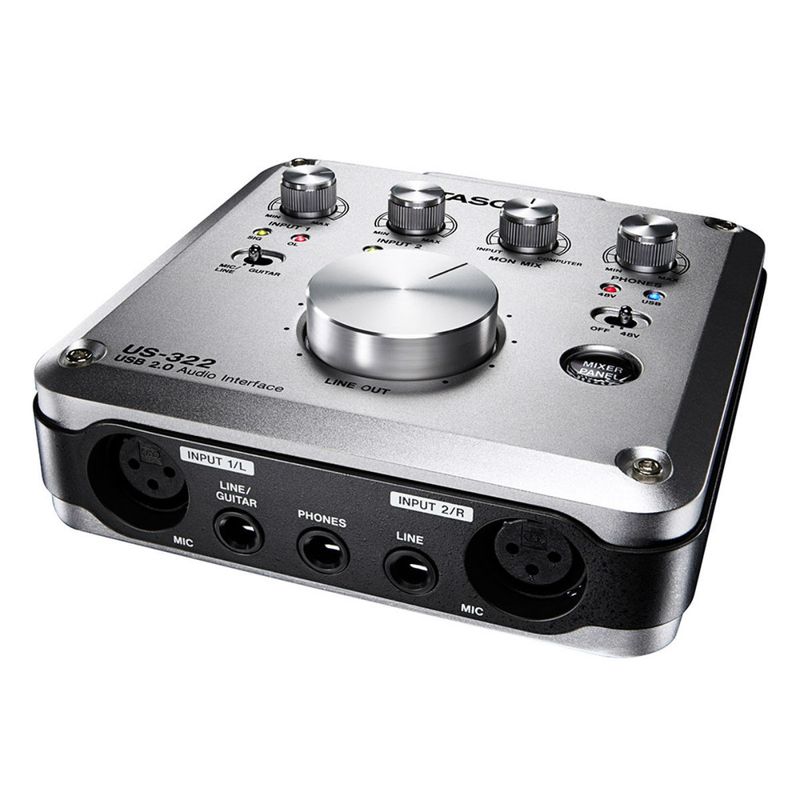

| MIC IN (INPUT 1 / L, 2 / R) |
XLR-3-31 (1: GND, 2: QUENTE, 3: FRIO), EQUILIBRADO |
| Impedância de entrada | 2.2kohms |
| Nível de entrada nominal (INPUT: MAX) |
-65dBu |
| Nível de entrada nominal (INPUT: MIN) |
-22dBu |
| Nível máximo de entrada (INPUT: MIN) |
-6dBu |
| LINE IN (INPUT 1 / L, 2 / R) |
6,3 mm (1/4 ") TRS-jack (T: HOT, R: COLD, S: GND), EQUILIBRADO |
| Impedância de entrada | 15kohms (LINE) / 1Mohms (GUITAR) |
| Nível de entrada nominal (INPUT: MAX) |
-39dBu (LINE) / - 55dBV (GUITAR) |
| Nível de entrada nominal (INPUT: MIN) |
+ 4dBu (LINE) / - 12dBV (GUITAR) |
| Nível máximo de entrada (INPUT: MIN) |
+ 20dBu (LINE) / + 4dBV (GUITAR) |
| LINE IN (LINE I / O 3-4) |
- |
| Impedância de entrada | - |
| Nível de entrada nominal | - |
| Nível máximo de entrada | - |
| Saídas de áudio analógico | |
| LINE OUT (LINE OUT 1 / L, 2 / R) |
6,3 mm (1/4 ") TRS-jack (T: HOT, R: COLD, S: GND), EQUILIBRADO |
| Impedância de saída | 100ohms |
| Nível de saída nominal | + 4dBu |
| Nível de saída máximo | + 20dBu |

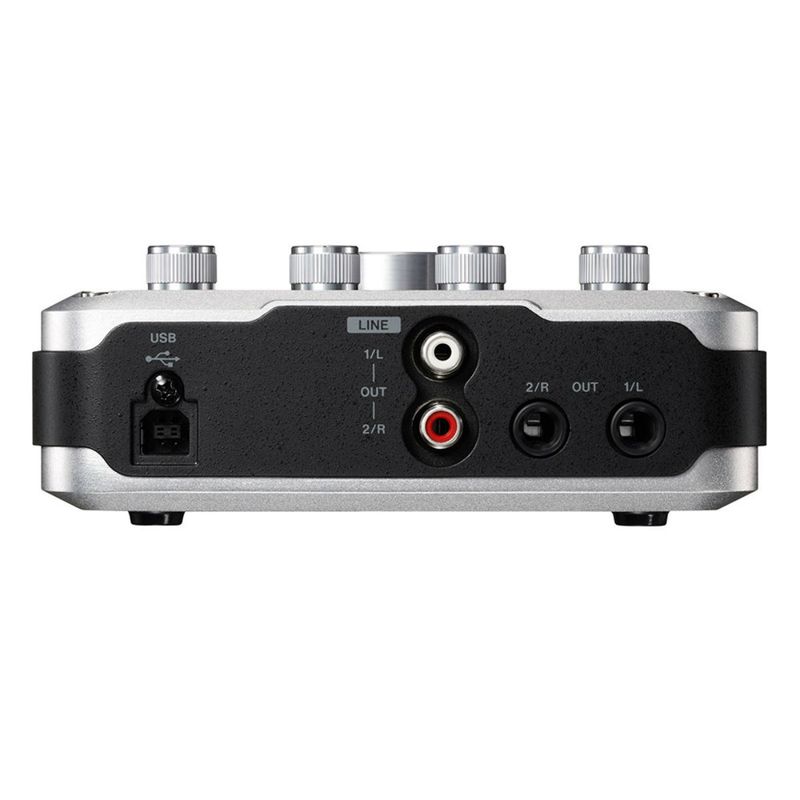

| LINE OUT (US-366: LINE I / O 3-4) (US-322: LINE I / O 1-2) |
RCA pin-jack (Quando configurado para "OUTPUT" na LINE I / O switch) |
| Impedância de saída | 200ohms |
| Nível de saída nominal | -10dBV |
| Nível de saída máximo | + 6dBV |
| Entradas de áudio digital | |
| COAXIAL (DIGITAL IN) |
- |
| Formato | - |
| OPTICAL (DIGITAL IN) |
- |
| Formato | - |
| Saídas de áudio digital | |
| COAXIAL (DIGITAL OUT) |
- |
| Formato | - |
| OPTICAL (DIGITAL OUT) |
- |
| Formato | - |
| * O formato de saída pode ser selecionado "S / P DIF" ou "AES / EBU" na guia INTERFACE do misturador DSP. | |
| TELEFONES | |
| Conector | Tomada de telefone estéreo de 6,3 mm (1/4 ") |
| Nível de saída máximo | 18mW + 18mW ou mais (THD + N 0.1% ou menos, 32ohms carregados) |
| USB | |
| Conector | USB tipo B de 4 pinos |
| Formato | Classe de armazenamento em massa USB 2.0 HIGH SPEED |
| CONTROLO REMOTO | |
| Conector | - |
| Protão suportado | - |
| Poder | USB alimentado por barramento (5V, Max 500mA) |
| Consumo de energia | 2.5W |
| Dimensões | 140 (W) × 42 (H) × 140 (D) mm |
| Peso | 500g |
| Temperatura de operação | 5-35 ° C |
| Desempenho de áudio | ||
| Varredura dinâmica do conjunto de chips ADC | 102dB * 1 | |
| Conjunto de chips DAC faixa dinâmica | 106dB * 2 | |
| Resposta de frequência | ||
| Preampr de microfone | 10Hz a 68kHz, + 0.5 / -3.0dB | |
| MIC IN para LINE OUT | 10Hz a 68kHz, + 0.5 / -3.0dB | 10Hz a 40kHz, + 0.5 / -3.0dB |
| MIC IN para PHONES | 10Hz a 30kHz, + 0.5 / -1.0dB | |
| THD | 0,0045% ou menos * 3 | |
| Proporção S / N | 98dB ou mais * 4 | |
| EIN | -120dBu ou menos * 5 | |
| Requisitos do sistema operacional | |
| janelas | |
| SO | Windows XP (SP3 de 32 bits, SP2 de 64 bits), Windows 7 (SP1 de 32 bits, SP1 de 64 bits), Windows 8.0 (32 bits, 64 bits), Windows 8.1 (32 bits, 64 bits) ) * Para mais informações sobre a versão mais recente do sistema operacional, clique aqui . |
| Driver | ASIO2.0, WDM (MME) |
| Macintosh | |
| SO | Mac OS X Snow Leopard (10.6.8), OS X Lion (10.7), OS X Mountain Lion (10.8), OS X Mavericks (10.9) * Para mais informações sobre a versão mais recente do sistema operacional, clique aqui . |
| Driver | Áudio principal |
| * 1 | FS = 48kHz, A-Peso |
| * 2 | FS = 44,1 kHz, peso A |
| * 3 | US-366: MIC IN para LINE OUT, INPUT 1/2 botões na posição MIN, FS = 176,4 / 192kHz, JEITA US-322: MIC IN para LINE OUT, INPUT 1/2 botões na posição MIN, FS = 88.2 / 96kHz JEITA |
| * 4 | US-366: MIC IN para LINE OUT, INPUT 1/2 botões na posição MIN, FS = 176,4 / 192kHz, JEITA US-322: MIC IN para LINE OUT, INPUT 1/2 botões na posição MIN, FS = 88.2 / 96kHz JEITA |
| * 5 | US-366: MIC IN para LINE OUT, INPUT 1/2 botões na posição MAX, FS = 176,4 / 192kHz, JEITA US-322: MIC IN para LINE OUT, INPUT 1/2 botões na posição MAX, FS = 88.2 / 96kHz JEITA |
