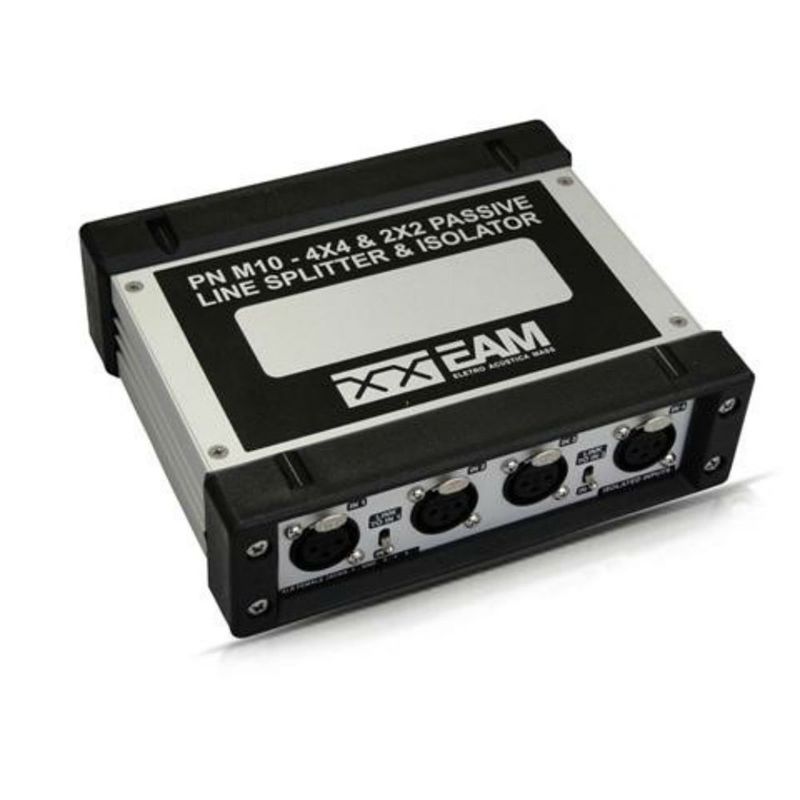

Isolador e Splitter 4X4 e 2X2 Passivo PN M10 - EAM

Especificações técnicas

Propriedade	Especificação

Este produto não está disponível no momento

Quero saber quando estiver disponível

Descrição do produto

Fabricante: EAM
Modelo: PN M10
Referência: EAM PN-M10 Isolador e Splitter 4X4 e 2X2 Passivo PN M10 - EAM
Código: 022089 PNM10 Isolador e Splitter 4X4 e 2X2 Passivo PN M10 - EAM

Isolador e Splitter Passivo de linhas de áudio com 4 canais independentes, com chave Lift/CT. Entradas e saídas com conectores XLR Neutrik™. Permite o uso dos 4 canais isoladamente ou, com o uso das chaves frontais, 2 a 2, formando 2 saídas L e duas R para as entradas 1 e 3.

No painel traseiro, uma chave comutadora de alavanca permite a conexão do Center Tap (CT) dos transformadores de isolação com o pino 1 de cada conector XLR de saída, criando um terra virtual em cada linha balanceada. Se, por acaso, a saída seja usada desbalanceada, é obrigatório que a chave fique na posição LIFT. Não é recomendada esta aplicação, pois o balanceamento de linha é perdido, provocando ruídos (rumble) no som. Se for extremamente necessário usar deste modo, o cabo da saída não deve ser maior que 5m.

Product Specifications

Descrições

Características

Aplicação: No isolamento entre consoles, quando for necessário enviar ou receber sinais de áudio de outras operadoras, que estão com potenciais de terra diferentes. Pode ser usado desbalanceado nas entradas, desde que o pino 1 do conector XLR seja ligado ao pino 3 da entrada em uso. Aqui também o cabo não poderá ser maior que 5m.

Impedância de entrada 600 Ohms

Impedância de saída 600 Ohms

Atenuação: 1,5 dB por perda de inserção

Resposta em freqüência:20Hz ~ 22kHz +-2dB

Peso líquido: 0,785 kg

Dimensões (AxLxP mm): 52,65 x 176,40 x 144
